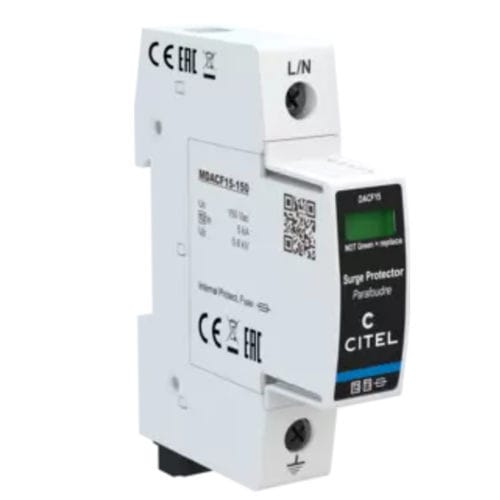

Parafoudre de type 3 DACF15S series

de type 2pour réseau électriquecontre les surtensions

Résumé / Points clés

• Parafoudre de Type 2 (ou 3) (SPD)
• Fusible amont interne surveillé (pas de fusible externe requis)
• Déconnecteur thermique interne avec indicateur mécanique et télésignalisation en option
• Courant de décharge nominal In : 5 kA ; Courant de décharge max Imax : 15 kA
• Module modulaire débrochable — un module par phase pour montage multipolaire
• Télésignalisation via contact inverseur
• Conformité : NF EN 61643-11 / IEC 61643-11 / UL1449 ed.5

Présentation
La gamme DACF15S intègre un fusible amont interne et surveillé, associé à un déconnecteur thermique lié à la varistance, ce qui supprime le besoin d’un fusible amont externe et simplifie l'installation au niveau du tableau principal. Ces parafoudres sont destinés à la protection primaire des réseaux mono et triphasés. Le fonctionnement d’un déconnecteur active l’indicateur mécanique et la sortie de télésignalisation optionnelle. Les modules débrochables offrent un remplacement rapide et un encombrement réduit dans le tableau de distribution.

Documents disponibles

• Fiche technique (Télécharger la fiche technique)
• CITEL_Product Environmental Profile_DACF25S-x0-xxx.pdf
• CITEL_Certif_EU_DACF15.pdf
• Installation Sheet

Propriétés électriques

• Type SPD (IEC) : 2+3
• Tension AC max. de fonctionnement (Uc) : 150 Vac
• Surtension temporaire (TOV) - 5 s (UT) : tenue 180 Vac (sans déconnexion)
• Surtension temporaire (TOV) - 120 min (UT) : tenue 230 Vac (sans déconnexion ou avec déconnexion de sécurité)
• Courant résiduel (fuite à la terre, Ipe) : < 1 mA
• Courant de suivi : Aucun
• Courant de décharge nominal (In) - 15 x 8/20 µs : 5 kA
• Courant de décharge nominal N/PE (In N/PE) - 15 x 8/20 µs : 20 kA
• Courant de décharge maximal (Imax) - par pôle @ 8/20 µs : 15 kA
• Tenue en onde combinée IEC 61643-11 (Uoc) - Test Classe III (1.2/50 µs - 8/20 µs) : 10 kV
• Niveau de protection (Up) @ In (8/20 µs) : 0.6 kV
• Courant de court-circuit admissible (Isccr) : 100 000 A

Propriétés mécaniques

• Technologie : MOV
• Configuration : Unipolaire, boîtier modulaire débrochable
• Raccordement réseau : Bornes à vis 2.5–25 mm² (35 mm² rigide)
• Format : Boîtier modulaire enfichable, 1 TE (EN 43880)
• Enfichable : Oui
• Montage : Rail DIN 35 mm (EN 60715)
• Matière du boîtier : Thermoplastique UL94 V-0
• Température de fonctionnement : -40 / +85 °C
• Indice de protection : IP20
• Mise hors service sécurisée : Déconnexion du réseau AC
• Indicateur de déconnexion : 1 indicateur mécanique (Rouge/Vert)
• Télésignalisation : sortie sur contact inverseur (câblage max. 1.5 mm²)
• Module(s) de remplacement : MDACF15-150
• Dimensions : voir schéma — 1 TE (EN43880)
• Poids : 0.108 kg

Normes
IEC 61643-11 / NF EN 61643-11

Caractéristiques / spécifications techniques

• Model: DACF15S-10-150
• Part Number: 821310121
• Type SPD : 2+3 (IEC)
• Tension AC max. de fonctionnement (Uc) : 150 Vac
• Courant de décharge nominal (In) : 5 kA (15 x 8/20 µs)
• Courant de décharge max (Imax) : 15 kA
• Niveau de protection (Up) : 0.6 kV (@ In)
• Courant de court-circuit admissible (Isccr) : 100 000 A
• Technologie : MOV
• Fusibles intégrés : Oui (calibre équivalent AC interne : 25 A, Type gG)
• Télésignalisation : sortie sur contact inverseur
• Montage : Rail DIN 35 mm (EN 60715)
• Indice de protection : IP20
• Poids : 0.108 kg
