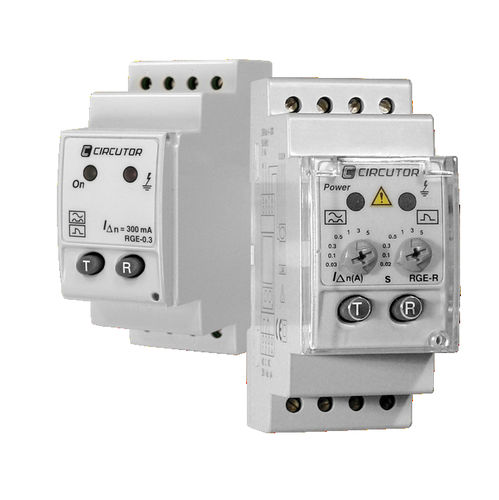

relais de protection de fuite à la terre / ajustable / modulaire / électronique
RGE series

{{requestButtons}}

Caractéristiques

  • Valeur controlée/mesurée:

    de fuite à la terre

  • Autres caractéristiques:

    ajustable, modulaire, électronique, sur rail DIN

Description

Relais électronique de protection différentielle (série WG) pour transformateurs toroïdaux externes de la série WG/WGC.

Relais électroniques de grande fiabilité avec possibilité de sensibilité et retard fixes ou régulés
Relais de type A, avec filtrage de courants à haute fréquence et haute immunité. Mesure de la valeur efficace vraie (TRMS)
Montage sur rail DIN 46277
Taille réduite : 2 modules
Affichage par DEL :
Diode de fuite allumée en permanence : relais déclenché
Diode de puissance clignotante et diode de fuite allumée : détection d'une défaillance de continuité au niveau du transformateur
Diode de fuite clignotante (modèles RGE-R et RGE-R1 uniquement) : fuite dont la valeur est inférieure à la valeur sélectionnée
1 scintillement toutes les 2 s : 25 ... 50 % de courant de fuite
1 scintillement par seconde : 50 ... 75 %
2 scintillements par seconde : 75 ...
Allumage permanent : 100 %
