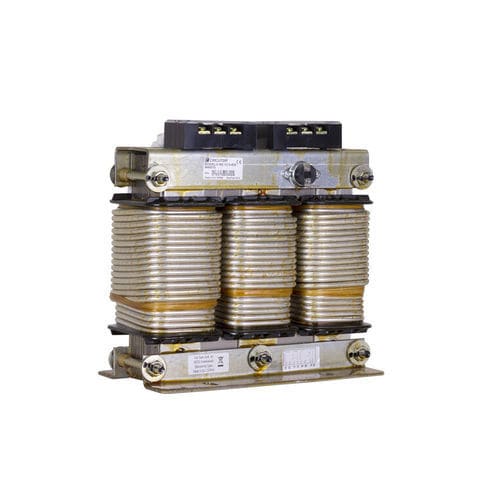

Réactance de filtre d'harmonique triphasée RZ-RBZ

CIRCUTOR dispose d’une gamme standard de réactances de refus p = 7 %, avec une fréquence de résonnance de 189 Hz pour réseaux de 50 Hz (ou sur demande 227 Hz pour réseaux de 60 Hz). Celle-ci est la valeur la plus fréquente de syntonie pour éviter toute résonnance à l’harmonique 5º et supérieurs. L’ensemble condensateur-réactance absorbe une partie du courant du 5º harmonique et agit comme un filtre de refus pour les fréquences supérieures. Dans certaines installations, d’autres valeurs de p % sont requises, comme par exemple 8,7 % (170 Hz), 6 % (204 Hz), 14 % (134 Hz), etc. CIRCUTOR peut construire sur demande des réactances adaptées à toute valeur de puissance, p %, tension et fréquence. Les réactances pour basse puissance, type RZ, sont construites avec une tôle à basses pertes et bobinées avec conducteur de cuivre. La connexion est réalisée au moyen des bornes adéquates. Pour des puissances supérieures, les réactances RBZ sont employées avec un noyau de tôle magnétique à entrefers multiples, ce qui lui confère d’excellentes caractéristiques et des pertes très basses. Les bobinages sont avec une bande d’aluminium (ou bande de cuivre, sur demande) et les connexions d’entrée et de sortie sont réalisées au moyen d’un plat. Tant les réactances type RZ que les RBZ portent une imprégnation à vide de résine à base de polyester pour augmenter l’isolement, lui donner une plus grande consistance mécanique et réduire le bruit. RZ and RBZ detuned reactors have been specially designed for their use in installations with capacitor banks with considerably high harmonic distortion rates.
