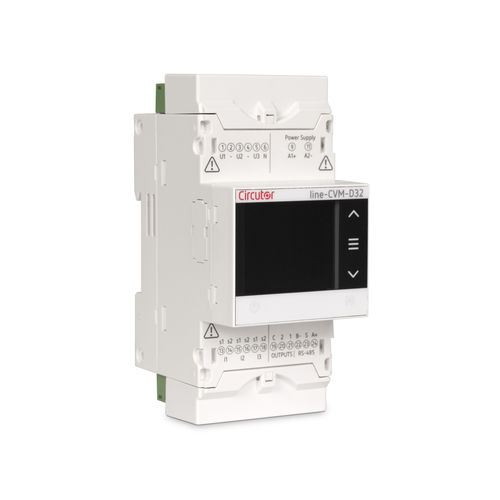

Analyseur de puissance Line-D32

pour réseau électriquemodulaire

Le Line-CVM-D32 est un analyseur de puissance qui mesure, calcule et affiche les principaux paramètres électriques des réseaux monophasés, des systèmes biphasés sans terre, des connexions ARON ou des systèmes triphasés équilibrés ou déséquilibrés. La mesure est un véritable RMS qui repose sur trois entrées de tension alternative et trois entrées de courant. L'appareil est modulaire et évolutif grâce à des modules d'extension aux fonctionnalités différentes. Le courant est mesuré indirectement à l'aide de transformateurs de /5A, /1A ou /250mA. La tension est mesurée directement dans les réseaux jusqu'à 300V ~ Ph-N ou à travers des transformateurs de tension. Demandes - Mesure des paramètres électriques dans les tableaux de distribution et les connexions à basse et moyenne tension lorsque les contraintes d'espace nécessitent l'installation d'un analyseur peu encombrant dans le rail DIN. - Mesure des valeurs instantanées, maximales et minimales des paramètres électriques. - Enregistrement de l'énergie active ou réactive consommée ou produite. - Tarification de l'électricité dans un maximum de 4 tarifs (via les entrées des modules de communication ou d'extension) - Génération d'impulsions par le biais de sorties vers un transistor, entièrement et indépendamment configurable en fonction de tout paramètre incrémental d'énergie active ou réactive, soit par compteur total, soit par tarif. - L'installation peut être commandée par le biais d'une temporisation programmable de mise en marche, d'une temporisation d'arrêt et d'alarmes de verrouillage. - Possibilité d'étendre les fonctionnalités de l'analyseur en utilisant des modules d'extension avec des entrées/sorties à transistor, à relais ou analogiques. - Conversion de tout paramètre instantané mesuré ou calculé par l'appareil en signaux analogiques en incorporant des modules d'extension de sortie analogique.
