Capteur de proximité capacitif CC18-RN15AK1
cylindriqueM18avec fonction de commutation

Capteur de proximité capacitif - CC18-RN15AK1 - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Capteur de proximité capacitif - CC18-RN15AK1 - CHANKO SENSOR - cylindrique / M18 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
capacitif
Forme
cylindrique
Diamètre
M18
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
AC
Montage
non-noyé
Matériau
en PVC
Niveau de protection
IP67
Autres caractéristiques
sans contact
Plage de mesure

1,5 cm
(0,59 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Nom du produit
CC18-RN15AK1 (série CC18 capteur de proximité capacitif)

Présentation
  • Type de produit : Standard
  • Distance de détection : 15 mm
  • Forme : Cylindrique
  • Principe de détection : Capacitif
  • Filetage / taille : M18
  • Sortie : AC 2 fils, NO (normalement ouvert)
  • Longueur du câble : 2 m, câble moulé


Caractéristiques techniques
  • Direction de détection : Avant
  • Fréquence de commutation : 25 Hz
  • Temps de réponse : 20 ms
  • Objets détectables : Non‑métal (objet standard : fer 45×45×1 mm)
  • Accessoires : Écrous ×2, certificat de conformité
  • Hystérésis : ≤ 15 % de la distance de détection
  • Dérive thermique : −25 à +70 °C, variation ≤ ±10 % référencée à +23 °C
  • Matériaux : Boîtier : PBT ; Câble : PVC


Paramètres mécaniques/électriques
  • Type de sortie : AC 2 fils, NO
  • Tension d'alimentation : AC 24–220 V
  • Mode d'alimentation : AC 2 fils
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Commutation
  • Mode de fonctionnement : Normalement ouvert
  • Montage : Non affleurant (non encastré)
  • Indicateur : LED de sortie rouge
  • Influence de la tension : ±15 % variation d'alimentation → variation de distance ≤ ±1 %
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Capacité de commutation : 5–200 mA
  • Courant de fuite : ≤ 2,5 mA
  • Résistance aux chocs : 500 m/s², 3 fois X/Y/Z
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h X/Y/Z
  • Poids : env. 88 g


Environnement d'utilisation
  • Température de fonctionnement : −25 à +70 °C


Applications recommandées
  • Industrie électronique 3C
  • Parcs de stationnement automatisés / étagés
  • Logistique et entreposage


Caractéristiques / Données techniques
  • Série : CC18
  • Modèle : CC18-RN15AK1
  • Type : Capteur de proximité capacitif standard
  • Distance de détection : 15 mm
  • Boîtier : M18 (cylindrique)
  • Longueur du câble : 2 m (câble moulé)
  • Direction de détection : Avant
  • Fréquence : 25 Hz
  • Temps de réponse : 20 ms
  • Type de cible : Non‑métal (objet d'essai standard : fer 45×45×1 mm)
  • Accessoires : Écrous ×2, certificat
  • Hystérésis : ≤ 15 %
  • Plage de température : −25 à +70 °C ; variation ±10 % référencée à +23 °C
  • Matériau boîtier : PBT ; câble : PVC
  • Alimentation : AC 24–220 V (2 fils)
  • Sortie : Commutation (AC 2 fils, NO), 5–200 mA, fuite ≤ 2,5 mA
  • Protection : IP67
  • Montage : Non affleurant
  • Indication : LED rouge
  • Isolement : ≥ 50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V, 1 min
  • Choc : 500 m/s², 3× par axe
  • Vibration : 10–55 Hz, double amplitude 1,5 mm, 2 h par axe
  • Poids : ≈ 88 g

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de CHANKO SENSOR
Plus d'informations sur le site de CHANKO SENSOR

Autres produits CHANKO SENSOR

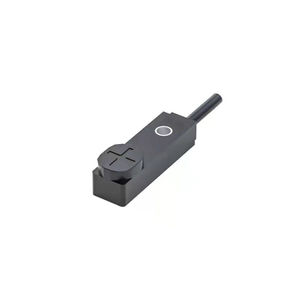

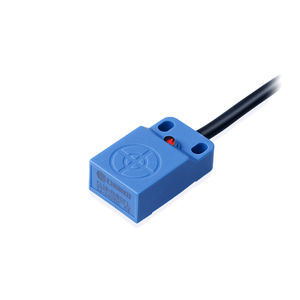

CL Series Flat Inductive proximity sensor
