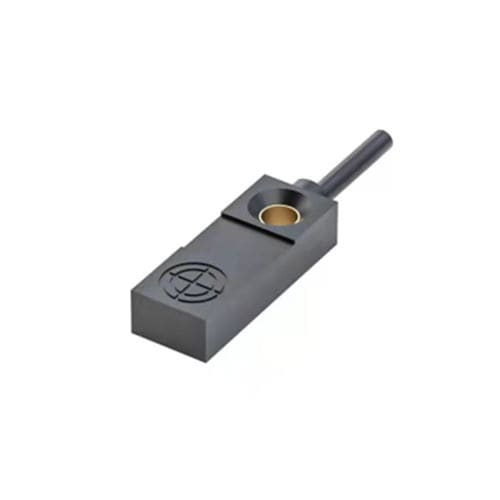

Capteur de proximité inductif CL10-FNF3DN2platNPN12 Vcc
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- plat
- Signal de sortie
- NPN
- Tension d'alimentation
- 24 Vcc, 12 Vcc
- Montage
- non-noyé
- Niveau de protection
- IP67
- Autres caractéristiques
- 3 fils
- Plage de mesure
Min: 0 mm
(0 in)Max: 3 mm
(0,12 in)- Température de process
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Description
Produit
Spécifications techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Série / spécifications techniques
- Type : Capteur inductif de proximité ultra-compact
- Distance de détection : 3 mm
- Forme : Plat
- Principe de détection : Inductif (cibles métalliques)
- Dimensions : 10 × 6 × 30 mm
- Sortie : NPN NC
Spécifications techniques
- Distance de détection : 3 mm
- Fréquence de réponse : 600 Hz
- Temps de réponse : 800 μs
- Longueur de câble : 2 m (câble moulé)
- Direction de détection : Par le dessus
- Cible standard : Fer 10 × 10 × 1 mm
- Hystérésis : <10% de la distance de détection
- Dérive en température : ±10% dans la plage -25 à +70°C (réf. +23°C)
- Matériaux : Boîtier ABS résistant à la chaleur ; Câble PVC
Paramètres mécaniques / électriques
- Type de sortie : NPN NC (commutation)
- Tension d'alimentation : DC 12–24 V
- Câblage : 3 fils DC
- Indice de protection : IP67
- Connexion : Câble moulé
- Type de signal : Signal binaire (contact)
- Mode de fonctionnement : Normalement fermé
- Montage : Non encastrable
- Courant consommé : ≤15 mA
- Indicateur : LED de sortie rouge
- Circuits de protection : Protection contre les courts-circuits et surtensions
- Influence de la tension : variation ±15% → variation ≤±1% de la distance de détection
- Courant de charge max : ≤100 mA
- Résistance d'isolement : ≥50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², 3 chocs par axe
- Tension d'isolement : AC 1000 V 50/60 Hz, 1 min entre parties actives et boîtier
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h par axe
- Poids : 26,5 g
Environnement d'utilisation
- Température de fonctionnement : -25 à +70°C
Série / spécifications techniques
- Série/modèle : CL10 series
- Code modèle : CL10-FNF3DN2
- Distance de détection : 3 mm
- Principe : Inductif (cibles métalliques)
- Dimensions : 10 × 6 × 30 mm
- Longueur de câble : 2 m (moulé)
- Sortie : NPN NC, contact
- Alimentation : DC 12–24 V, 3 fils DC
- Indice de protection : IP67
- Fréquence/temps de réponse : 600 Hz / 800 μs
- Matériaux : Boîtier ABS résistant à la chaleur, câble PVC
- Température de fonctionnement : -25 à +70°C
- Poids : 26,5 g
Catalogues
Aucun catalogue n’est disponible pour ce produit.
Voir tous les catalogues de CHANKO SENSORAutres produits CHANKO SENSOR
