Détecteur photoélectrique détecteur type barrage CPA-TF15MP3
type barragecylindriqueinfrarouge

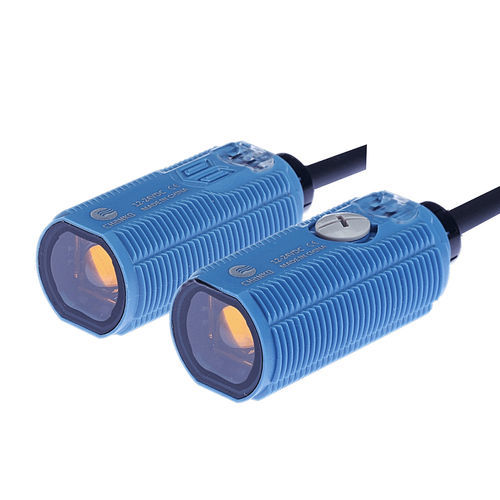

Détecteur photoélectrique détecteur type barrage - CPA-TF15MP3 - CHANKO SENSOR - type barrage / cylindrique / infrarouge
Détecteur photoélectrique détecteur type barrage - CPA-TF15MP3 - CHANKO SENSOR - type barrage / cylindrique / infrarouge
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
détecteur type barrage, type barrage
Configuration
cylindrique
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique
Portée maximale

Max: 15 m
(49'02" )

Min: 0 m
(0'00" )

Description

Présentation produit
  • Type : Capteur photoélectrique en barrière
  • Modèle : CPA-TF15MP3
  • Distance de détection : 0–15 m
  • Boîtier : M18 cylindrique
  • Sortie : PNP NO/NC (contact)
  • Tension d'alimentation : DC 12–24 V


Spécifications techniques
  • Distance de détection : 0–15 m
  • Boîtier : M18 cylindrique
  • Principe de détection : Barrière (infrarouge)
  • Dimensions : M18
  • Longueur de câble : 2 m
  • Direction de détection : Avant
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Source lumineuse : Infrarouge
  • Accessoires : Manuel d’utilisation, écrous M18 ×4, certificat
  • Angle du faisceau : ≤ 2°
  • Cible standard : Objet opaque ≥ Φ7 mm
  • Matériaux : Boîtier/écrous ABS ; lentille/fenêtre PMMA ; bouton POM ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : PNP NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : Câblage DC 4 fils
  • Indice de protection : IP65
  • Connexion : Câble moulé
  • Type de signal : Tout-ou-rien
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : ≤ 40 mA (émetteur 25 mA)
  • Indicateurs : Indicateur d'action (orange), Indicateur de stabilité (vert)
  • Protection : Protection contre les courts-circuits
  • Tension résiduelle : ≤ 3 V (alimentation charge ≤ 30 V)
  • Courant de charge : ≤ 100 mA (tension résiduelle ≤ 3 V, alimentation charge ≤ 30 V)
  • Résistance d'isolement : ≥ 20 MΩ (DC 500 V)
  • Réglage de sensibilité : Bouton mono-tour
  • Résistance aux chocs : 300 m/s², X/Y/Z 3 fois
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties chargées vs boîtier)
  • Vibration : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : ≈ 94 g


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité : 35–95 % HR (sans condensation) en fonctionnement/stockage
  • Illuminance ambiante : ≤ 10000 lx


Accessoires
  • Manuel d’utilisation
  • Écrous M18 ×4
  • Certificat


Caractéristiques / spécifications techniques
  • Modèle : CPA-TF15MP3
  • Série : Capteurs photoélectriques CPA
  • Distance de détection : 0–15 m
  • Boîtier : M18 cylindrique
  • Mode de détection : Barrière
  • Sortie : PNP NO/NC (contact)
  • Alimentation : DC 12–24 V (câblage 4 fils)
  • Longueur de câble : 2 m
  • Fréquence/temps de réponse : 1000 Hz / 500 μs
  • Source lumineuse : Infrarouge
  • Indice de protection : IP65
  • Température de fonctionnement : -25 °C à 55 °C
  • Poids : ≈ 94 g
  • Matériaux : Boîtier/écrous ABS ; lentille PMMA ; bouton POM ; câble PVC
