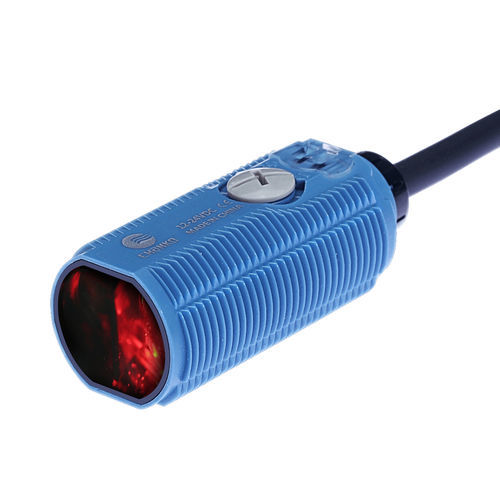

Détecteur photoélectrique à réflexion directe CPA-DF100P3

cylindriqueinfrarougeen matière plastique

Produit
CPA-DF100P3 — Capteur photoélectrique à réflexion diffuse de la série CPA pour détection d'objets à courte portée, boîtier M18.

Principales caractéristiques

• Plage de détection : 0–100 mm
• Boîtier : cylindrique (M18)
• Principe : réflexion diffuse
• Sortie : PNP, NO/NC sélectionnable
• Tension d'alimentation : DC 12–24V
• Longueur de câble : 2 m
• Indice de protection : IP65

Caractéristiques techniques

• Distance de détection : 0–100 mm
• Longueur de câble : 2 m
• Direction de détection : avant
• Fréquence de réponse : 500 Hz
• Temps de réponse : 1 ms
• Source lumineuse : infrarouge
• Hystérésis : <= 20% de la distance de détection
• Cible d'essai standard : papier blanc peint 300×300 mm
• Matériaux : boîtier/écrou : ABS ; lentille/vitre : PMMA ; bouton : POM ; câble : PVC
• Poids : env. 50 g

Paramètres mécaniques/électriques

• Type de sortie : PNP, NO/NC
• Tension d'alimentation : DC 12–24V
• Câblage : 4 fils DC
• Indice de protection : IP65
• Connexion : câble moulé
• Type de signal : sortie tout ou rien
• Modes de fonctionnement : Light ON / Dark ON
• Consommation : <= 25 mA
• Indicateurs : fonctionnement (orange), stabilité (vert)
• Protection : protection contre les courts-circuits
• Tension résiduelle : <= 3 V (alimentation de charge <= 30 V)
• Courant de charge : <= 100 mA (tension résiduelle <= 3 V)
• Résistance d'isolement : >= 20 MΩ (DC 500 V)
• Réglage de sensibilité : potentiomètre monoposition
• Résistance aux chocs : 300 m/s², 3 fois en X/Y/Z
• Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties sous tension vs boîtier)
• Vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h en X/Y/Z

Environnement d'utilisation

• Température d'utilisation : -25 °C à 55 °C
• Humidité : 35–95% HR (sans condensation)
• Éclairement ambiant : <= 10 000 lx

Accessoires

• Mode d'emploi
• Écrous M18 ×2
• Certificat de conformité
