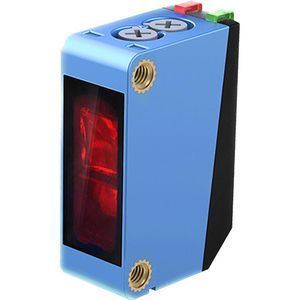

Détecteur photoélectrique rétro-réfléchissant CPY-RMR4MN3
rétro-réfléchissant polarisérectangulairecarré

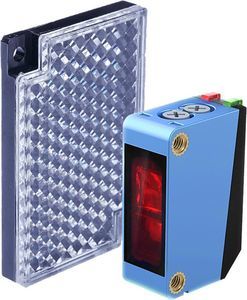

Détecteur photoélectrique rétro-réfléchissant - CPY-RMR4MN3 - CHANKO SENSOR - rétro-réfléchissant polarisé / rectangulaire / carré

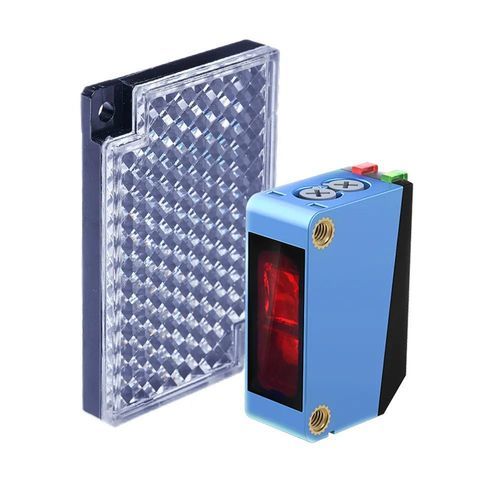

Détecteur photoélectrique rétro-réfléchissant - CPY-RMR4MN3 - CHANKO SENSOR - rétro-réfléchissant polarisé / rectangulaire / carré
Détecteur photoélectrique rétro-réfléchissant - CPY-RMR4MN3 - CHANKO SENSOR - rétro-réfléchissant polarisé / rectangulaire / carré - image - 2
Détecteur photoélectrique rétro-réfléchissant - CPY-RMR4MN3 - CHANKO SENSOR - rétro-réfléchissant polarisé / rectangulaire / carré - image - 3
Détecteur photoélectrique rétro-réfléchissant - CPY-RMR4MN3 - CHANKO SENSOR - rétro-réfléchissant polarisé / rectangulaire / carré - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
rétro-réfléchissant, rétro-réfléchissant polarisé
Configuration
rectangulaire, carré
Type de faisceaux
lumière rouge
Autres caractéristiques
compact, en matière plastique, polarisé
Applications
pour applications alimentaires, pour la logistique, pour portail, pour la reconnaissance d'objets, pour porte automatique, pour la robotique, pour machine de conditionnement, pour matières plastiques, pour petites pièces
Portée maximale

Max: 4 m
(13'01" )

Min: 0,1 m
(0'04" )

Description

Présentation
  • Modèle : CPY-RMR4MN3
  • Série : capteurs photoélectriques CPY
  • Distance de détection : 0–4 m
  • Configuration : petit boîtier rectangulaire
  • Principe de détection : rétro-réflexion polarisée
  • Dimensions : 21 × 12 × 32 mm
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V


Accessoires
  • Manuel d'utilisation
  • Réflecteur
  • Support de montage
  • Vis de fixation
  • Tournevis de réglage
  • Certificat


Caractéristiques techniques
  • Distance de détection : 0–4 m
  • Configuration : petit boîtier rectangulaire
  • Principe : rétro-réflexion polarisée
  • Dimensions : 21 × 12 × 32 mm
  • Longueur de câble : 2 m
  • Direction de détection : avant
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Type de source lumineuse : lumière rouge
  • Angle de direction : ≤ 2°
  • Cible standard : objet opaque φ ≥ 75 mm
  • Matériaux : boîtier ABS ; lentille/fenêtre PC ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : courant continu trois fils
  • Indice de protection : IP65
  • Connexion : câble moulé
  • Type de signal : commutation
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : < 25 mA
  • Voyants : fonctionnement (rouge), stabilité (vert)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : < 3 V
  • Courant de charge : ≤ 100 mA (tension résiduelle < 3 V avec câble 2 m)
  • Résistance d'isolement : > 20 MΩ (DC 500 V)
  • Réglage de sensibilité : potentiomètre un tour
  • Résistance aux chocs : 300 m/s², X/Y/Z 10 fois
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (partie sous tension vs boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 35 g


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité fonctionnement/stockage : 35–95 % HR (sans condensation)
  • Éclairement ambiant : ≤ 10000 lx


Caractéristiques principales
  • Modèle : CPY-RMR4MN3
  • Type : capteur photoélectrique rétro-réfléchissant polarisé
  • Distance de détection : 0–4 m
  • Alimentation : DC 12–24 V, trois fils
  • Sortie : NPN NO/NC
  • Protection : IP65
  • Dimensions : 21 × 12 × 32 mm
  • Longueur de câble : 2 m
  • Réponse : 500 Hz / 1 ms
  • Poids : ≈ 35 g
