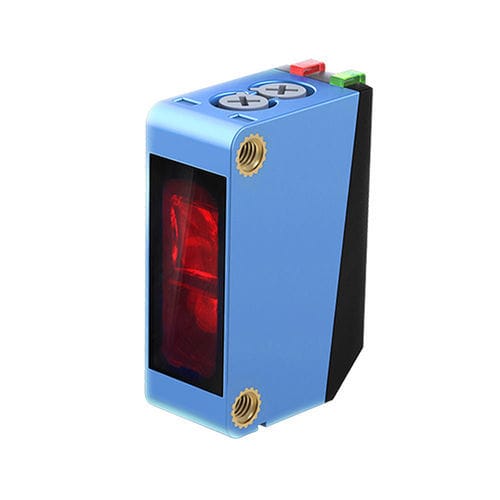

Détecteur photoélectrique avec suppression d'arrière-plan CPY-DBR250P3-A

carrélumière rouge

Produit
Le CPY-DBR250P3-A est un capteur photoélectrique à suppression d'arrière-plan destiné à la détection d'objets industriels, avec une portée de 0–250 mm, sortie de commutation PNP et alimentation DC 12–24 V.

Caractéristiques principales

• Distance de détection : 0–250 mm
• Forme du boîtier : petit rectangulaire
• Principe de détection : suppression d'arrière-plan
• Dimensions : 21 x 12 x 32 mm
• Sortie : PNP, NO/NC sélectionnable
• Tension d'alimentation : DC 12–24 V

Spécifications détaillées

• Longueur de câble : 0,5 m
• Direction de détection : frontale
• Fréquence de réponse : 500 Hz
• Temps de réponse : 1 ms
• Source lumineuse : lumière rouge
• Accessoires : manuel, support de montage, vis de montage, tournevis de réglage, certificat
• Hystérésis : inférieur à 10% de la distance de détection
• Objets de test standard : papier peint blanc 300 x 300 mm
• Matériaux : boîtier ABS ; lentille/fenêtre PC ; câble PVC

Paramètres mécaniques / électriques

• Type de sortie : PNP, NO/NC
• Tension d'alimentation : DC 12–24 V
• Mode d'alimentation : trois fils DC
• Indice de protection : IP65
• Connexion : connecteur M12
• Type de signal : sortie tout ou rien
• Modes de fonctionnement : Light ON / Dark ON
• Courant consommé : < 25 mA
• Indicateurs : LED d'action (orange), LED de stabilité (verte)
• Protection : protection contre les courts-circuits
• Tension résiduelle : < 3 V
• Courant de charge : < 100 mA (tension résiduelle < 3 V à 2 m de câble)
• Résistance d'isolement : > 20 MΩ (DC 500 V)
• Résistance aux chocs : 300 m/s², 10 fois directions X, Y, Z
• Tenue diélectrique : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
• Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h directions X, Y, Z
• Poids : env. 35 g

Environnement d'utilisation

• Température de fonctionnement : -25 °C à 55 °C
• Humidité fonctionnement/stockage : 35–85% HR (sans condensation)
• Éclairement ambiant : < 10 000 lx

Caractéristiques techniques

• Modèle : CPY-DBR250P3-A
• Distance de détection : 0–250 mm
• Dimensions : 21 x 12 x 32 mm
• Alimentation : DC 12–24 V
• Sortie : PNP, NO/NC
• Temps de réponse : 1 ms (500 Hz)
• Indice de protection : IP65
• Connexion : connecteur M12
• Matériaux : boîtier ABS, lentille/fenêtre PC, câble PVC
• Longueur de câble : 0,5 m
• Poids : env. 35 g
