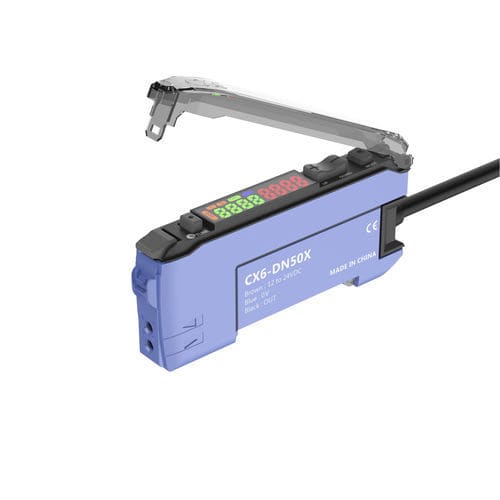

Détecteur photoélectrique type barrage CX6-DP50X
à réflexion directerectangulaireinfrarouge

Détecteur photoélectrique type barrage - CX6-DP50X - CHANKO SENSOR - à réflexion directe / rectangulaire / infrarouge
Détecteur photoélectrique type barrage - CX6-DP50X - CHANKO SENSOR - à réflexion directe / rectangulaire / infrarouge
Détecteur photoélectrique type barrage - CX6-DP50X - CHANKO SENSOR - à réflexion directe / rectangulaire / infrarouge - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage, à réflexion directe
Configuration
rectangulaire
Type de faisceaux
infrarouge
Autres caractéristiques
haute performance, avec amplificateur intégré, à grande vitesse, imperméable, étanche, avec afficheur numérique, avec calibration
Applications
pour petites pièces, pour la logistique, pour la reconnaissance d'objets, pour portail, pour applications hygiéniques, pour machine de conditionnement, pour porte automatique
Portée maximale

Min: 1 mm
(0 in)

Max: 2 000 mm
(6,6 in)

Description

Série
Capteurs photoélectriques série CPG

Présentation

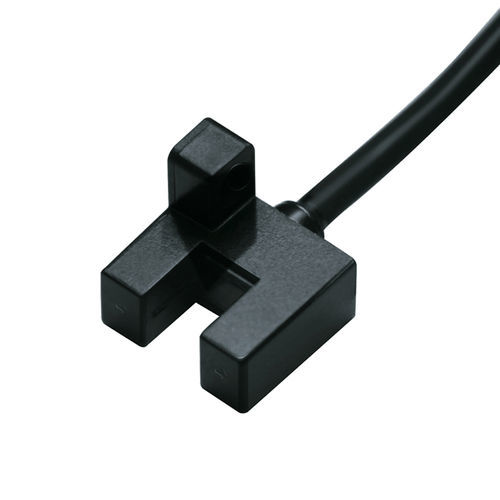

  • Modèle : CPG-TF05N3R
  • Distance de détection : 0–5 mm
  • Structure : forme en fente
  • Principe de détection : type opposé (barrière)
  • Largeur de fente : 5 mm
  • Sortie : NPN NO/NC (sortie tout ou rien)
  • Tension d'alimentation : DC 5–24 V

Principales caractéristiques
  • Face de détection : surface de la rainure
  • Longueur de câble : 1 m (câble moulé)
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 µs
  • Source lumineuse : infrarouge
  • Type : R
  • Accessoires : notice d'utilisation, certificat
  • Objet détectable standard : objets opaques ≥ 2 × 0,8 mm

Paramètres mécaniques / électriques
  • Type de sortie : NPN NO/NC
  • Câblage : 4 fils DC
  • Indice de protection : IP50
  • Type de signal : commutation
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : <35 mA
  • Indicateur : LED rouge (allumée en réception)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : <0,8 V (charge 100 mA); <0,4 V (charge 40 mA). Pour sortie PNP à collecteur ouvert DC 5–24 V ≤50 mA, tension résiduelle <0,8 V (charge 50 mA)
  • Courant de charge : voir spécifications de tension résiduelle (variable selon le type de sortie)
  • Résistance aux chocs : 300 m/s², X/Y/Z, 3 chocs
  • Résistance aux vibrations : 20–2000 Hz, amplitude 1,5 mm, X/Y/Z, 2 h
  • Poids : env. 19 g

Matériaux
  • Boîtier : PBT
  • Pièces translucides / émetteur / récepteur : polycarbonate
  • Câble : PVC

Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité : 5–95 % HR (sans condensation, sans gel)
  • Éclairement ambiant : <1000 lx

Applications recommandées
  • Assemblage et contrôle électroniques 3C
  • Systèmes de parking automatisés
  • Automatisation logistique et entrepôts

Documents et plans
  • Manuel d'utilisation (fourni)
  • Modèle 3D (STP) disponible

Caractéristiques techniques (résumé)
  • Modèle : CPG-TF05N3R
  • Série : capteurs photoélectriques CPG
  • Détection : 0–5 mm (opposé)
  • Structure : fente, largeur 5 mm
  • Sortie : NPN NO/NC
  • Tension : DC 5–24 V
  • Consommation : <35 mA
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 µs
  • Indice de protection : IP50
  • Longueur de câble : 1 m (moulé)
  • Matériaux : boîtier PBT, pièces translucides PC, câble PVC
  • Température : -25 °C à 55 °C
  • Humidité : 5–95 % HR (sans condensation)
  • Poids : env. 19 g
