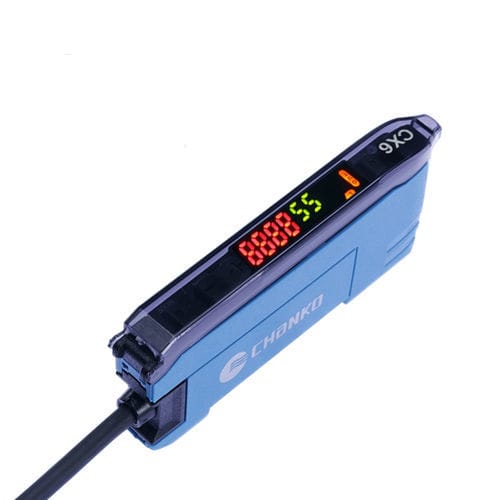

Capteur optique de lumière CX6-DN10Spour détectionnon spécifiéà fibre optique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Grandeur physique
- de lumière
- Applications
- pour détection
- Autres caractéristiques
- à fibre optique, affichage LCD, indice de protection
Description
Aperçu produit
Fonctions principales
Caractéristiques optiques et de réponse
Paramètres mécaniques / électriques
Environnement d'utilisation
Emballage et accessoires
Caractéristiques techniques
- Série : capteurs à fibre optique CX6
- Modèle : CX6-DN10S
- Type : version améliorée
- Sortie : NPN NO/NC (collecteur ouvert, commutable)
- Tension d'alimentation : DC 12~24 V
- Alimentation : trois fils DC
- Indice de protection : IP50
- Connexion : câble moulé
Fonctions principales
- Réglage en une touche, ajustement du seuil, initialisation, sauvegarde/chargement des données, verrouillage des touches
- Détection par fenêtre, commutation NO/NC, remise à zéro de la lumière reçue
- Quatre vitesses de détection, compensation automatique de la lumière, cinq fonctions de temporisation
- Ajustement du niveau lumineux et en pourcentage, fonction de différenciation
- Basculement de l'affichage numérique, affichage inversé, mode économie d'énergie
Caractéristiques optiques et de réponse
- Source lumineuse : lumière rouge
- Fréquence de réponse (sélectionnable) : 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Temps de réponse (correspondant) : 33 μs / 200 μs / 850 μs / 18 ms
- Modes de réponse : ultra-rapide / rapide / standard / haute précision
Paramètres mécaniques / électriques
- Type de signal : sortie de commutation
- Mode d'action : Light ON / Dark ON
- Courant d'alimentation : ≤ 30 mA
- Consommation : ≤ 720 mW (≤30 mA à 24 V ; ≤60 mA à 12 V)
- Résistance d'isolement : ≥ 20 MΩ
- Résistance aux chocs : 150 m/s², 3 fois dans chaque direction X, Y, Z
- Résistance aux vibrations : 10–50 Hz amplitude double 0,7 mm ou 50 m/s², 1,5 h par axe
- Tension d'isolement : AC 1000 V 50/60 Hz 1 min (parties sous tension vers boîtier)
- Poids : env. 65 g
- Circuits de protection : protection contre inversion d'alimentation, protection contre court-circuit de sortie, protection contre inversion de connexion de la sortie, protection contre surtension
- Longueur du câble : 2 m
Environnement d'utilisation
- Humidité d'utilisation/stockage : 25–85 % HR (sans gel, sans condensation)
- Éclairement ambiant : ≤ 10000 lx
Emballage et accessoires
- Fourni : mode d'emploi, certificat de conformité
- Matériau du boîtier : PC ; Matériau du câble : PVC
Caractéristiques techniques
- Modèle : CX6-DN10S
- Série : capteurs à fibre optique CX6
- Type : version améliorée
- Sortie : NPN NO/NC
- Tension d'alimentation : DC 12~24 V
- Alimentation : trois fils DC
- Indice de protection : IP50
- Connexion : câble moulé, 2 m
- Fréquence de réponse (sélectionnable) : 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Temps de réponse (correspondant) : 33 μs / 200 μs / 850 μs / 18 ms
- Source lumineuse : rouge
- Courant d'alimentation : ≤ 30 mA
- Consommation : ≤ 720 mW (à 24 V)
- Résistance d'isolement : ≥ 20 MΩ
- Choc/vibration/tension : voir paramètres techniques
- Poids : env. 65 g
- Matériaux : boîtier PC, câble PVC
- Documents fournis : mode d'emploi, certificat de conformité
