Barrière immatérielle de sécurité type 4 CSS32-T0736DP1-RS
multifaisceautype barrageIP65

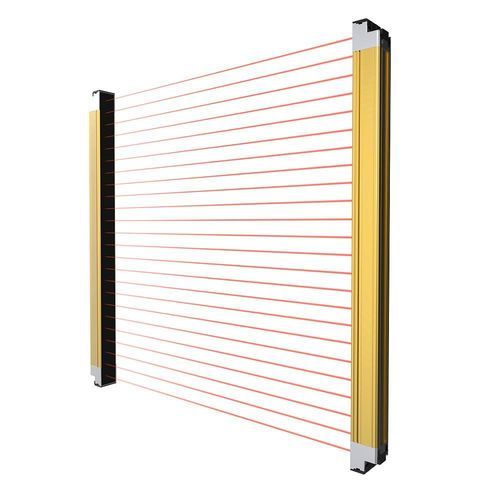

Barrière immatérielle de sécurité type 4 - CSS32-T0736DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / IP65
Barrière immatérielle de sécurité type 4 - CSS32-T0736DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / IP65
Barrière immatérielle de sécurité type 4 - CSS32-T0736DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / IP65 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Fonction
de sécurité type 4
Type de faisceaux
multifaisceau
Construction
type barrage
Niveau de protection
IP65
Portée

Max: 7 m
(22'11" )

Min: 0,1 m
(0'03" )

Description

Aperçu
  • Modèle : CSS32-T0736DP1
  • Série : CSS série barrières immatérielles
  • Type de produit : Barrière immatérielle de sécurité (par transmission)
  • Principe de détection : Par transmission
  • Plage de détection : 0,1–7 m
  • Hauteur de protection : 1144 mm
  • Pas des faisceaux : 32 mm
  • Nombre de faisceaux : 36
  • Sortie : PNP, NO (signal discret)
  • Tension d'alimentation : DC 24V
  • Indice de protection : IP65


Spécifications techniques
  • Longueur de câble : 0,5 m
  • Caractéristique spéciale : Résistant à la lumière solaire
  • Synchronisation : Synchronisation RS485
  • Hauteur de protection : 1144 mm
  • Accessoires standard : Manuel, certificat, supports de montage, vis de fixation
  • Matériaux : Boîtier — alliage d'aluminium ; Filtre — PMMA ; Bouchon d'extrémité — PC ; Bouchons — SUS304 ; Câble — PVC


Paramètres mécaniques / électriques
  • Type de sortie : PNP NO
  • Alimentation : DC 24V
  • Protection contre les entrées : IP65
  • Type de connexion : Type relais
  • Type de signal : Discret
  • Mode de fonctionnement : Light ON / Dark ON
  • Montage : Montage latéral
  • Indicateur : Allumé en permanence après réarmement ; clignote pendant le test
  • Circuits de protection : Protection contre les courts-circuits de sortie, protection contre l'inversion de polarité en sortie, protection contre l'inversion de polarité d'alimentation
  • Tension résiduelle : <2 V (hors effet d'allongement des câbles)
  • Charge capacitive admise : 2,2 µF
  • Courant de fuite : <1 mA
  • Courant de charge : <300 mA
  • Consommation : Emetteur <4 W ; Récepteur <5 W
  • Résistance d'isolement : >20 MΩ (DC 500 V)
  • Résistance aux chocs : 100 m/s², 1000 fois en X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, amplitude 0,7 mm, 20 fois en X, Y, Z
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min (parties chargées vs boîtier)
  • Entrée externe : Fonction d'arrêt de l'émetteur via entrée externe


Environnement d'utilisation
  • Humidité relative : 35–95% HR (sans condensation) en fonctionnement/stockage
  • Éclairement : Surface du récepteur < 10000 lx


Accessoires
  • Manuel, certificat, supports de montage, vis de fixation


Matériaux
  • Boîtier : Alliage d'aluminium
  • Filtre : PMMA
  • Bouchon d'extrémité : PC
  • Bouchon : SUS304
  • Câble : PVC


Caractéristiques / Résumé des spécifications
  • Modèle : CSS32-T0736DP1
  • Série : CSS série barrières immatérielles
  • Plage de détection : 0,1–7 m
  • Faisceaux / pas : 36 / 32 mm
  • Hauteur de protection : 1144 mm
  • Sortie : PNP NO (signal discret)
  • Alimentation : DC 24V
  • Protection : IP65
  • Synchronisation : RS485
  • Montage : Montage latéral
  • Accessoires typiques : Manuel, certificat, supports, vis
