Barrière immatérielle de sécurité CSS32-T0744DP1-RS
multifaisceautype barragerésistante aux vibrations

Barrière immatérielle de sécurité - CSS32-T0744DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / résistante aux vibrations

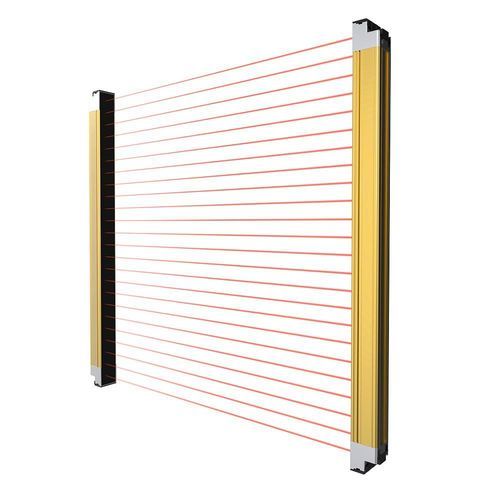

Barrière immatérielle de sécurité - CSS32-T0744DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / résistante aux vibrations
Barrière immatérielle de sécurité - CSS32-T0744DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / résistante aux vibrations - image - 2
Barrière immatérielle de sécurité - CSS32-T0744DP1-RS - CHANKO SENSOR - multifaisceau / type barrage / résistante aux vibrations - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Fonction
de sécurité
Type de faisceaux
multifaisceau
Construction
type barrage
Niveau de protection
résistante aux vibrations, IP65
Portée

Min: 0,1 m
(0'03" )

Max: 7 m
(22'11" )

Description

Présentation du produit
  • Type de produit : rideau lumineux de sécurité
  • Plage de détection : 0,1–7 m
  • Principe de détection : barrière par faisceau (travelling beam)
  • Type de sortie : PNP NO
  • Tension d'alimentation : DC 24V
  • Indice de protection : IP65


Spécifications techniques
  • Type de produit : rideau lumineux de sécurité
  • Plage de détection : 0,1–7 m
  • Principe de détection : barrière par faisceau
  • Longueur de câble : 0,5 m
  • Caractéristique particulière : résistance à la lumière solaire
  • Synchronisation : RS485
  • Pas des faisceaux : 32 mm
  • Nombre de faisceaux : 44
  • Hauteur de protection : 1400 mm
  • Accessoires fournis : notice, certificat, support de fixation, vis de montage
  • Matériaux : boîtier — alliage d'aluminium ; filtre optique — PMMA ; embout — PC ; bouchon — SUS304 ; câble — PVC


Paramètres mécaniques/électriques
  • Type de sortie : PNP NO
  • Tension d'alimentation : DC 24V
  • Indice de protection : IP65
  • Connexion : type relais/intermédiaire
  • Type de signal : signal discret (contact)
  • Modes de fonctionnement : Light ON / Dark ON
  • Montage : montage latéral
  • Indicateur : allumé au reset, clignote lors du test
  • Circuits de protection : protection contre court-circuit sortie, inversion de polarité sortie, inversion d'alimentation
  • Tension résiduelle : <2 V (hors effet d'allongement des fils) ; charge capacitive admissible 2,2 µF ; courant de fuite <1 mA
  • Courant de charge : <300 mA
  • Consommation : émetteur <4 W, récepteur <5 W
  • Résistance d'isolement : >20 MΩ (DC500V mégohmmètre)
  • Courant de fuite : <1 mA
  • Résistance aux chocs : 100 m/s², 1000 cycles en X, Y, Z
  • Tension d'essai : AC1000V 50/60Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude 0,7 mm, 20 cycles en X, Y, Z
  • Entrée externe : l'entrée externe permet d'arrêter l'émission de l'émetteur


Environnement d'utilisation
  • Humidité : 35–95% HR (fonctionnement/stockage, sans condensation)
  • Éclairement côté récepteur : <10000 lx


Accessoires du produit
  • Notice
  • Certificat
  • Support de fixation
  • Vis de montage


Caractéristiques / spécifications (récapitulatif)
  • Série : CSS series
  • Modèle : CSS32-T0744DP1
  • Plage de détection : 0,1–7 m
  • Pas des faisceaux : 32 mm ; nombre de faisceaux : 44 ; hauteur de protection : 1400 mm
  • Alimentation : DC 24V ; Sortie : PNP NO ; Protection : IP65
  • Synchronisation : RS485 ; Longueur de câble : 0,5 m ; Résistance à la lumière solaire prise en charge
