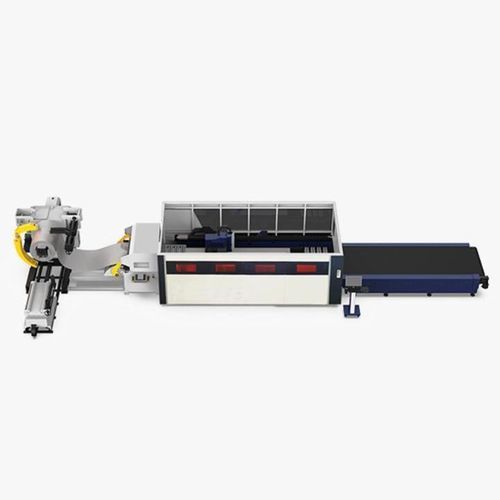

Ligne de découpe laser CHPS

pour métalde bobinede déroulage

Aperçu

• Ligne de découpe laser pour bobines conçue pour une grande vitesse et une haute précision.
• Intègre les fonctions déroulage/déroulement, redressage et découpe laser dans une ligne continue unique.
• Assure des sections nettes, une exploitation simple et une consommation d'énergie réduite.
• Adaptée au traitement continu à grande échelle avec des performances de découpe et un débit optimisés.

Description du produit et détails
Ligne de production de découpe laser pour bobines combinant déroulage, redressage et découpe pour permettre un traitement ininterrompu des stocks en bobine. Convient à la production continue à haut volume nécessitant précision, répétabilité et efficacité opérationnelle. Les configurations prennent en charge une dynamique d'axe élevée et une puissance laser configurable selon le matériau et l'épaisseur.

Paramètres techniques
Modèle produit : LY4020D | LY6025D
Zone de travail : 4030×2030 mm | 6030×2530 mm
Course de l'axe Y : 4030 mm | 6030 mm
Course de l'axe X : 2030 mm | 2530 mm
Course Z : 300 mm | 350 mm
Vitesse de liaison X/Y : 120 m/min (deux modèles)
Accélération X/Y : 1,5 G (deux modèles)
Précision de positionnement X/Y : ±0,03 mm (deux modèles)
Précision de repositionnement X/Y : ±0,03 mm (deux modèles)
Puissance laser : 3 kW–6 kW | 3 kW–20 kW

Caractéristiques / Spécifications techniques

• Séries / Noms de modèle : LY4020D; LY6025D.
• Zone de travail : LY4020D : 4030 × 2030 mm ; LY6025D : 6030 × 2530 mm.
• Course de l'axe Y : LY4020D : 4030 mm ; LY6025D : 6030 mm.
• Course de l'axe X : LY4020D : 2030 mm ; LY6025D : 2530 mm.
• Course Z : LY4020D : 300 mm ; LY6025D : 350 mm.
• Vitesse maximale de liaison X/Y : 120 m/min.
• Accélération X/Y : 1,5 G.
• Précision de positionnement X/Y : ±0,03 mm.
• Précision de repositionnement X/Y : ±0,03 mm.
• Options de puissance laser : LY4020D : 3 kW–6 kW ; LY6025D : 3 kW–20 kW.
• Application principale : découpe continue à grande échelle de matériaux en bobine avec fonctions intégrées de déroulage et de redressage.
