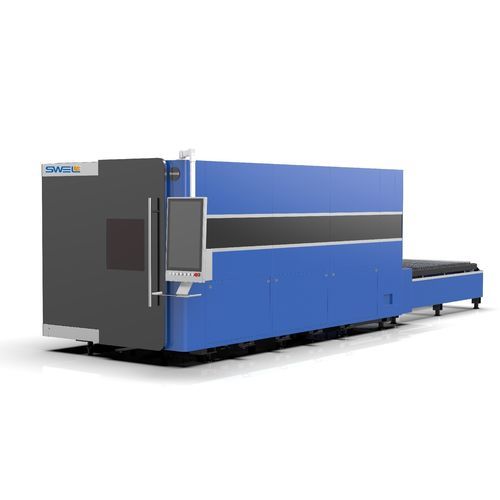

Machine de découpe laser à fibre CHPS series

pour aluminiumpour acierpour acier inoxydable

Présentation

• Conception fermée avec tables de travail doubles à échange rapide permettant de couper et décharger les matériaux simultanément pour maximiser le débit et conserver un kerf de coupe réduit.

Caractéristiques principales

• Machine de découpe laser à fibre entièrement enfermée : structure scellée pour bloquer la radiation laser, les étincelles et la poussière, améliorant la sécurité de l'opérateur et la propreté de l'atelier.
• Découpe laser 2D haute puissance : prise en charge d'une puissance laser de 3 à 30 kW pour augmenter la capacité d'épaisseur et la vitesse de coupe pour des usages lourds tels que la construction de machines et les structures métalliques.
• Performance de déplacement : accélération maximale de liaison 1,0G et vitesse maximale de liaison 100 m/min pour un usinage à grande vitesse.
• Mode Fly Cut : mouvement continu de la tête sans interruption avec compensation de trajectoire en temps réel pour réduire les temps non productifs et limiter les erreurs d'inertie liées aux démarrages/arrêts fréquents.
• Extraction de fumées multi-zones : système de registres automatiques à 8–14 zones au niveau de la table pour optimiser l'extraction des fumées et particules.
• Structure stable : bâti monobloc soudé assurant rigidité et déformation minimale sous charges thermiques élevées.
• Conception facilitant l'entretien et l'évolution : isolation des efforts inertiels et thermiques, connexions de précision pour garantir l'exactitude d'assemblage et simplifier la maintenance et les améliorations futures.

Paramètres techniques
Modèle : CHPS3015 | CHPS4020 | CHPS6020 | CHPS6025 | CHPS8025
Puissance laser : 3–30 kW
Zone de coupe (L×l) : CHPS3015 : 3050×1510 mm; CHPS4020 : 4100×2050 mm; CHPS6020 : 6100×2050 mm; CHPS6025 : 6100×2550 mm; CHPS8025 : 8100×2550 mm
Accélération max : 1,0G
Vitesse maximale de liaison : 100 m/min


Informations supplémentaires

• Conçue pour les tâches de coupe haute puissance et haute stabilité, adaptée aux applications nécessitant de grandes zones de coupe et l'usinage de matériaux épais.
• Le système à double table d'échange optimise le débit de matériaux tout en renforçant la sécurité des opérateurs et la propreté environnementale.

Caractéristiques / spécifications techniques

• Série : CHPS
• Plage de puissance laser : 3–30 kW
• Modèles disponibles : CHPS3015, CHPS4020, CHPS6020, CHPS6025, CHPS8025
• Zones de coupe (L×l) : CHPS3015 = 3050×1510 mm; CHPS4020 = 4100×2050 mm; CHPS6020 = 6100×2050 mm; CHPS6025 = 6100×2550 mm; CHPS8025 = 8100×2550 mm
• Accélération maximale : 1,0G
• Vitesse maximale de liaison : 100 m/min
• Système d'extraction de fumée : 8–14 zones avec registres automatiques
• Structure : bâti monobloc soudé pour rigidité et stabilité
• Mode de coupe : Fly Cut (mouvement continu de la tête avec compensation de trajectoire en temps réel)
