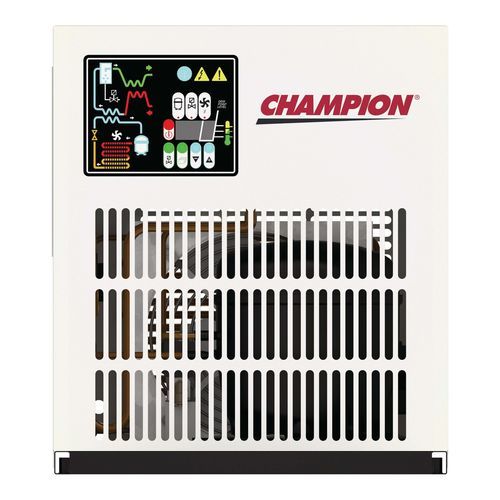

Sécheur d'air comprimé par réfrigération CGD

compact

Présentation du produit
La gamme CGD Series est composée de sécheurs d'air réfrigérés offrant une qualité d'air conforme à la norme ISO 8573-1 avec un point de rosée sous pression généralement de classe 4 à 5. Ils utilisent le réfrigérant à faible GWP R513A et intègrent des échangeurs thermiques en aluminium brasé ainsi qu'une conception à faible perte de charge pour un séchage d'air comprimé économe en énergie. Capacités disponibles : 7 à 50 SCFM. Certifiés aux normes de sécurité UL et CSA et ETL certifiés selon UL60335-1 & 60335-2-40.

Caractéristiques

• Utilise le réfrigérant R513A à faible potentiel de réchauffement climatique (GWP).
• Valve à pression constante assurant une opération stable sous charges variables.
• Échangeur thermique en aluminium brasé, compact et résistant à la corrosion.
• Conception à faible perte de charge pour réduire la consommation énergétique.
• Construction simplifiée facilitant la maintenance.
• Certifications : ETL selon UL60335-1 & 60335-2-40 ; conforme aux normes UL et CSA.

Avantages

• Contribue au respect des objectifs de durabilité et des réglementations environnementales grâce à un réfrigérant à faible GWP.
• Contrôle de pression stable réduisant la variabilité des processus et assurant une performance constante des équipements en aval.
• L'échangeur en aluminium brasé augmente la durée de vie et l'efficacité thermique.
• La gamme de modèles (7–50 SCFM) convient aux installations industrielles petites et moyennes.
• Conception compacte et facile à entretenir minimisant les temps d'arrêt.

Performances (tableau)
Modèle | Débit d'entrée SCFM* | Chute de pression PSID | Tensions | Raccord AIR IN/OUT TAILLE | Consommation électrique kW | Réfrigérant | L (IN.) | P (IN.) | H (IN.) | Poids expédition LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

Caractéristiques / spécifications techniques

• Brand: Champion Pneumatic
• Dénomination / Série : CGD Series
• Réfrigérant : R513A (faible GWP)
• Qualité d'air : ISO 8573-1, point de rosée sous pression classe 4 à 5
• Plage de capacités : modèles de 7 à 50 SCFM
• Échangeur : Échangeur thermique en aluminium brasé
• Conception : Faible perte de charge pour l'efficacité énergétique ; construction simplifiée pour une maintenance facilitée
• Valve : Valve à pression constante pour une opération stable
• Certifications : ETL certifié selon UL60335-1 & 60335-2-40 ; conforme aux normes UL et CSA
• Raccords d'entrée typiques : 3/8" MNPT ou 1/2" FNPT selon le modèle
• Tensions typiques : 115/1/60 (voir tableau modèles)
