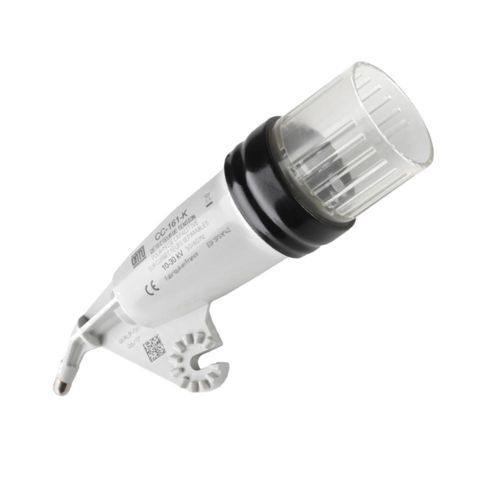

Détecteur de tension CC-161-K

de tension ACde phasede haute tension

Résumé
Détecteur de tension unipolaire pour bornes capacitives de connecteurs séparables, adapté aux réseaux 10 - 30 kV.

Utilisation :

• Détecteur de tension unipolaire destiné aux bornes embrochables avec diviseurs capacitifs.
• Tension maximale d'utilisation phase/phase : 30 kV.

Caractéristiques :

• Plage de tension : 10 - 30 kV.
• Seuil de détection : 300 V.
• Embout : K.
• La forme de l'électrode de contact permet d'ôter le capuchon du connecteur séparable.
• Signalisation :
  • 1 LED rouge (présence de tension).
  • 1 LED verte (état de veille).
  • Signal sonore cadencé.
• Contrôle de fonctionnement par pression sur le bouton TEST :
  • Allumage clignotant des LED rouges.
  • Déclenchement du signal sonore cadencé.
• Fixation sur perche isolante par embout universel cranté type K.

Composition :

• Livré en étui rigide.

Accessoires en option :

• Perche isolante : CC-45-K.
• Étui perche : CM-1-10.

Normes :
SPS EDF N°42

Tableau :
Référence | Embout | Plage de tension | Fréquence | Tension alternative | Masse (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

Caractéristiques / spécifications techniques :

• Plage de tension d'utilisation : 10 - 30 kV.
• Seuil de détection : 300 V.
• Embout : K (adapté aux perches avec embout universel cranté type K).
• Signalisation visuelle : LED rouge (présence tension) et LED verte (état veille).
• Signalisation sonore : signal sonore cadencé.
• Contrôle/test : bouton TEST (clignotement des LED rouges et déclenchement du signal sonore).
• Masse : 0,43 kg.
• Livré en : étui rigide.
