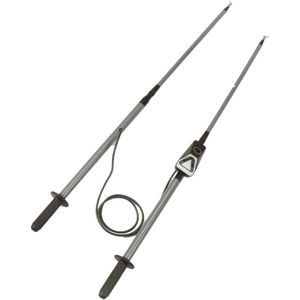

Comparateur MX-404

Présentation
Comparateur de phases sonore pour VDS/VIS. Dispositif conçu pour établir des relations de concordance entre deux phases, destiné aux diviseurs de tension capacitatifs haute et moyenne impédance (HR-MR). Adapté à la connexion sur les points tests des indicateurs VIS ou VDS ou de leurs interfaces. Non compatible avec les cellules Schneider Electric type V2.

Utilisation

• Établit des relations de concordance entre deux phases.
• Connexion sur points tests des indicateurs VIS ou VDS ou leurs interfaces; interfaçable avec des indicateurs tels que CL-495-3 et CL-497-00.
• Fonctionne avec des diviseurs capacitifs séparables (HR-MR).
• Ne convient pas aux cellules Schneider Electric type V2.

Fonctionnement et indications

• Conçu pour diviseurs de tension haute et moyenne impédance (HR - MR).
• À la connexion, la comparaison est indiquée par :
  • Signal sonore en cas de déphasage significatif entre les phases.
  • Absence de signal sonore et allumage de la LED verte en cas de concordance des phases.
• Degré de protection : IP20.
• Protection des pointes de touche : IP2X.

Normes
IEC 61958 / IEC 61243-5

Tableau
Référence | Dimensions (mm) | Utilisation | Poids (kg)
MX-404 | 145 x 80 x 42 | Intérieur/Extérieur | 0.3

Caractéristiques / spécifications techniques

• Référence : MX-404
• Fonction : comparateur de phases sonore pour VDS/VIS
• Normes : IEC 61958, IEC 61243-5
• Applications : établir la concordance entre deux phases; connexion aux indicateurs VIS ou VDS ou à leurs interfaces; fonctionne avec diviseurs capacitifs séparables
• Limitations : non compatible avec les cellules Schneider Electric type V2
• Conçu pour : diviseurs de tension haute et moyenne impédance (HR - MR)
• Indications : signal sonore en cas de déphasage; LED verte en cas de concordance
• Degré de protection : IP20
• Protection pointes de touche : IP2X

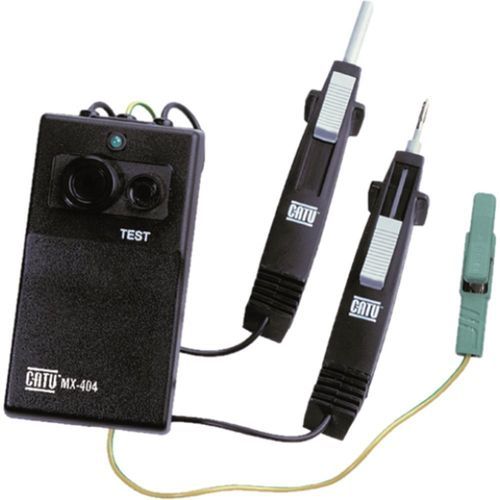

• Contenu : 1 boîtier comparateur, 2 pointes de touche, 1 pince crocodile
• Dimensions : 145 x 80 x 42 mm
• Poids : 0.3 kg
