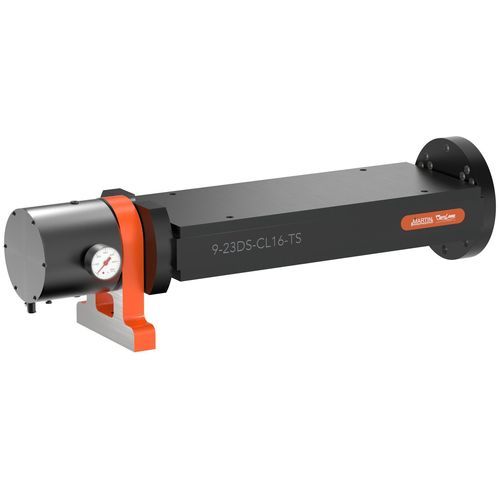

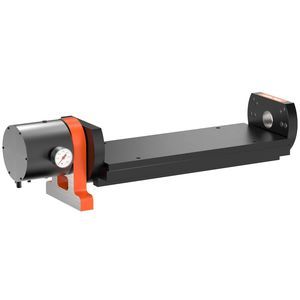

Table rotative électrique CL-923DS-TRTC

basculantepour centre d'usinageà grande précision

Présentation
Conçue en partenariat entre Carr Lane Manufacturing et Martin Trunnion Tables, la table trunnion à changement rapide transforme un centre d'usinage vertical 3 axes standard en un système 3+1 ou 3+2 pour l'usinage multi-face de pièces prismatiques en une seule mise en place. Cette plate-forme de bridage améliore la précision, réduit les temps de manutention et augmente l'utilisation de la broche dans les environnements de production à mixité élevée.

Configuration double face
Les tables trunnion double face comprennent deux plaques de bridage, permettant l'installation de dispositifs sur faces opposées pour augmenter la densité de pièces ou effectuer des opérations dos à dos. Les deux faces utilisent des serre-joints Headless Carr Lock® pour des changements rapides avec étaux ou dispositifs dédiés, permettant l'échange en moins d'une minute tout en maintenant une répétabilité de ±0,001 po (±0,025 mm). Les opérateurs peuvent charger et décharger les pièces hors-ligne pendant l'usinage, maximisant le temps de fonctionnement de la broche. Associée à une sonde outil et un macro M-code, la répétabilité peut être portée au niveau micrométrique.

Construction et précision
Chaque table est usinée avec précision en fonte de classe 35 pour une excellente absorption des vibrations et stabilité thermique. La planéité et l'équerrage de la table sont maintenus à 0,001 po (0,025 mm). L'alignement du support extérieur est contrôlé à ±0,0002 po (0,005 mm) par rapport à la ligne centrale rotative, assurant une rigidité sous charges lourdes ou excentrées.

Installation et utilisation
Livrée avec une hauteur définie par rapport à la ligne centrale du 4e axe (typique 6,000 po). D'autres hauteurs peuvent être obtenues avec des rehausses, cales ou sur commande spéciale. Une table rotative 4e axe compatible est nécessaire pour le fonctionnement.

Applications
Idéale pour l'aéronautique, la défense, le médical et les applications industrielles de précision où la précision répétable et le débit sont critiques.

Origine
Made in USA.

Matériaux / Finition
ITEM / MATÉRIAU / TRAITEMENT / FINITION
Table / Fonte classe 35 / - / Peinture noire
Plaque / Aluminium / - / Anodisation noire

Pièces incluses / Données typiques du modèle
QUANTITÉ / RÉF. PIÈCE / HAUTEUR CENTRE / TAILLE PLAQUE / PLAQUE DE BRIDAGE (INCLUSE) / SERRAGES CARR LOCK (INCLUS)
— / CL-923DS-TRTC / 6,000 po / 22,5 x 9,0 x 0,75 po / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Spécifications techniques

• Fonction : Transforme un VMC 3 axes en usinage multi-face 3+1 ou 3+2
• Répétabilité : ±0,001 po (±0,025 mm) ; peut être réduite au niveau micrométrique avec sonde outil et macro M-code
• Construction : Table en fonte classe 35 ; plaques de bridage en aluminium
• Tolérance planéité & équerrage : 0,001 po (0,025 mm)
• Alignement support extérieur : dans ±0,0002 po (0,005 mm) de la ligne centrale rotative
• Temps d'échange : échange de bridage < 1 minute avec Headless Carr Lock® Clamps
• Configuration : double face avec deux plaques pour opérations faces opposées ou dos à dos
• Exigence : table rotative 4e axe compatible requise
• Finition : Table — Peinture noire ; Plaques — Anodisation noire
• Référence modèle typique : CL-923DS-TRTC
