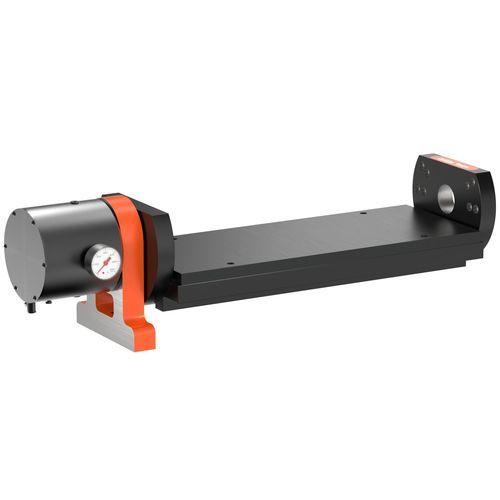

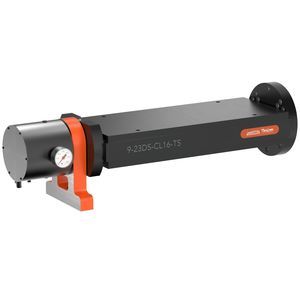

Table rotative électrique CL-923-TRTC

basculantepour centre d'usinagepour l'usinage de matériaux

DescriptionConçue par Carr Lane Manufacturing en partenariat avec Martin Trunnion Tables, la Table trunnion à changement rapide unilatérale transforme une fraiseuse verticale 3 axes standard en système 3+1 ou 3+2 pour l'usinage multi-face de pièces prismatiques. Cette plateforme de fixation augmente l'utilisation de la broche et réduit les opérations de manutention en permettant l'échange rapide d'outillages tout en conservant une grande précision. Fournie avec une sous-platine et équipée de clamps Headless Carr Lock®, la solution permet le chargement/déchargement hors ligne et la compensation par sonde pour un réglage micrométrique via macro M-code.

Caractéristiques

• Conversion d'un centre d'usinage vertical 3 axes en capacité 3+1 ou 3+2 pour usinage multi-face
• Système de sous-platine à changement rapide permettant l'échange de montages en moins d'une minute
• Clamps Headless Carr Lock® inclus pour un serrage rapide et reproductible
• Usinée en fonte Class 35 pour amortissement des vibrations et stabilité thermique
• Planéité et perpendicularité maintenues à 0,001 in (0,025 mm)
• Alignement du support extérieur à 0,0002 in (0,005 mm) de la ligne centrale rotative

Matériaux / Finitions
ÉLÉMENT | MATÉRIAU | TRAITEMENT THERMIQUE | FINITION
Table | Class 35 fonte | - | Peinture noire
Platine | Aluminium | - | Anodisation noire

ApplicationsAdaptée aux secteurs aéronautique, défense, médical et industries de précision nécessitant répétabilité et productivité. Favorise les flux de production lean et multi-variantes tout en maximisant le temps de broche. Made in USA.

Caractéristiques techniques

• Nom du modèle : Single-Sided Quick-Change Trunnion Table (référence exemple : CL-923-TRTC)
• Répétabilité typique : ±0,001 in (±0,025 mm)
• Tolérance d'alignement du support extérieur : dans 0,0002 in (0,005 mm) de la ligne centrale rotative
• Matériau de la table : fonte Class 35 ; finition : peinture noire
• Matériau de la platine : aluminium ; finition : anodisation noire ; fournie avec une sous-platine
• Clamps rapides inclus : (1) CL-16-HCLC-1 et (3) CL-16-HCLC-2 (livrés avec CL-923-TRTC)
• Référence produit exemple : CL-923-TRTC (hauteur d'axe 6.000, dimensions platine 22,5 x 9,0 x 0,75 in ; inclut (1) CL-923-TRTC-FP)
• Conçue pour le chargement/déchargement hors ligne afin de maximiser le temps de broche
• Nécessite une table rotative 4ème axe pour l'utilisation
