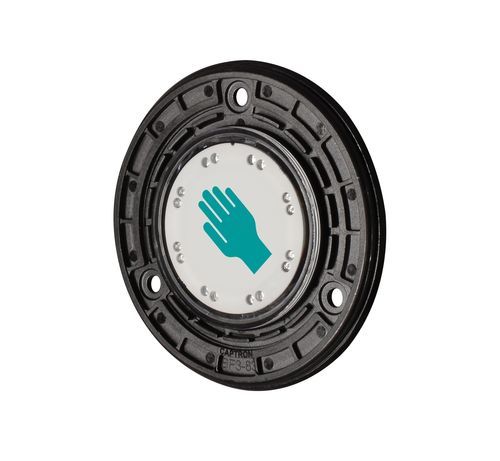

Bouton poussoir capacitif CHT3-1

renforcéIP69KNO

Description du produit
Le bouton-poussoir capacitif CHT3-1 (dynamique) génère une impulsion de sortie d’environ 300 ms lors du contact tactile. Avec une surface d’activation Ø 50 mm et un diamètre total de 88 mm pour une hauteur d’encombrement de 7 mm, il s’intègre facilement dans diverses configurations de machines.
Le capteur se fixe par trois vis ; des anneaux de recouvrement de différentes couleurs en polycarbonate renforcé de fibres de verre peuvent masquer les vis. L’électronique entièrement moulée rend le CHT3 extrêmement robuste et totalement étanche à l’eau et à l’huile (IP69K), adapté aux environnements industriels exigeants.

Contenu de la livraison

• Unité capteur
• Bride de montage (préassemblée)
• Manuel d’utilisation

Non fourni

• Anneau de recouvrement coloré - à commander séparément
• Vis de fixation

Caractéristiques techniques
Tension d’alimentation : DC 24 V (16,8…32 V)
Principe de détection : capacitif
Force d’actionnement : non requise
Retour optique : 8 LED vertes ; 8 LED rouges
Fixation : montage par vis (3x M4)
Raccordement : connecteur M8, 4 broches
Sortie : PNP-NO
Impulsion de sortie : env. 300 ms
Protection contre l’inversion de polarité : toutes les lignes protégées
Protection contre les courts-circuits : protection court-circuit et surcharge
Chute de tension : max. 3 V à 400 mA
Consommation à 24 V : max. 30 mA
Température de service : -30°C…+80°C
Indice de protection : face avant IP69K
Matériau du boîtier : polycarbonate (PC) renforcé en fibres de verre

Caractéristiques / Spécifications

• Modèle : CHT3-1
• Surface d’activation Ø : 50 mm
• Diamètre total : 88 mm
• Hauteur d’encombrement : 7 mm
• Degré de protection : IP69K (face avant)
• Électronique : entièrement moulée, étanche à l’eau et à l’huile
• Indicateur LED : 8 vertes / 8 rouges
• Raccordement : M8, 4 broches
• Type de sortie : PNP, normalement ouvert (NO)
• Tension d’alimentation : DC 24 V (16,8–32 V)
