Bouton poussoir capacitif CHT3-4
IP69Kindustrielsur mesure

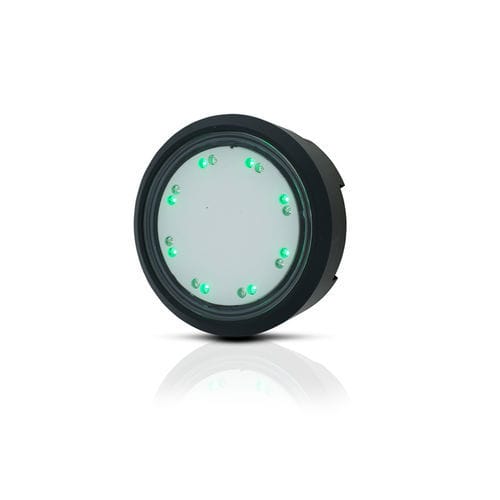

Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure
Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure
Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure - image - 2
Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure - image - 3
Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure - image - 4
Bouton poussoir capacitif - CHT3-4 - CAPTRON - IP69K / industriel / sur mesure - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CAPTRON

Caractéristiques

Type
capacitif
Niveau de protection
IP69K
Autres caractéristiques
industriel, spécifique, sur mesure

Description

Description
  • Bouton capacitif avec fonction statique
  • Pour perçages de montage de 22,5 mm
  • Ø total 60 mm, zone active Ø 50 mm
  • Montage avec écrou moleté M18x1
  • Hauteur : 25 mm


Application
TECHNOLOGIE DU BÂTIMENT | AUTOMATISATION INDUSTRIELLE

Personnalisation / Options
  • Symboles personnalisés
  • Option : retour tactile (vibration)
  • Option : retour acoustique
  • Option : sortie relais


Caractéristiques
  • Couleur du boîtier : noir signalisation (RAL 9017)
  • Retour tactile : vibration
  • Retour optique : 16 LED alternées (max. 2 couleurs)
  • Modes de fonctionnement : Statique (signal permanent), Dynamique (impulsion limitée), Semi-automatique, Manuel
  • Sorties de commutation : transistor PNP ; relais potentiel libre en option
  • Protection avant : IP69K (étanche à l'eau et à l'huile)


Téléchargements (éléments disponibles affichés sur la fiche produit)
  • Manuel d'utilisation SENSORswitches CHT3-4 (EN / DE)
  • Certificats et documents de conformité (EN45545, EN50155, TSI-PRM, ECE-R118, CSA, examen CE de type)
  • Catalogue produit SENSORswitch, guide de configuration et catalogue de symboles


Caractéristiques techniques
  • Tension d'alimentation : 24 V DC (16,8…32 V)
  • Signal de sortie : env. 300 ms (dynamique) ; signal permanent en mode statique
  • Montage : perçage 22,5 mm ; écrou moleté M18x1
  • Retour optique : 16 LED alternées (max. 2 couleurs)
  • Retour tactile : vibration
  • Connexions : fils dénudés ; connecteur M8 ; câble + AMP 6,3 ; JST ; borniers
  • Sortie : PNP (variants/option : sortie relais potentialement libre)
  • Protection contre l'inversion de polarité : protection de toutes les lignes
  • Protection court-circuit/surcharge
  • Chute de tension : max. 3 V à 400 mA
  • Consommation à 24 V : max. 30 mA
  • Température de fonctionnement : -30°C…+80°C (dynamique) ; 0°C…+55°C (statique)
  • Indice de protection face avant : IP69K
  • Matériau du boîtier : Delrin (POM)
  • Matériau de la surface de commande : Polycarbonate (PC)
