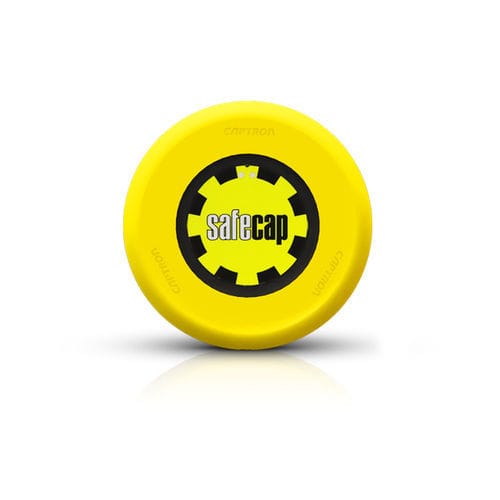

Commande bimanuelle de sécurité SC31

Description
Capteur de sécurité compact pour dispositifs de commande à deux mains. Présente une face de détection Ø 50 mm et une faible hauteur totale (7 mm). Certifié avec MCR-225 et PILZ PNOZ s6, testé par TÜV SÜD selon EN ISO 13849-1 et EN ISO 13851.

Application
EMBOUTISSAGE | PRESSE ET AUTRES APPLICATIONS DE COMMANDE À DEUX MAINS

Fonctions et retour d'information

• Retour visuel : LED verte (prêt à fonctionner), LED jaune (activé)

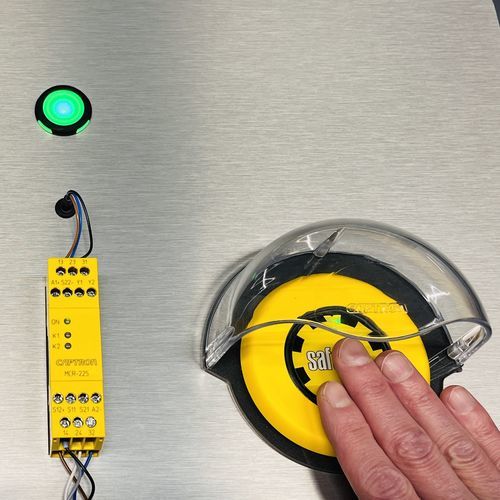

• Certifications : Certifié avec des appareils d'évaluation (relais MCR-225, PILZ PNOZ s6)
• Compatible avec les automates de sécurité et relais de sécurité standards
• Protection : 100 % étanche à l'eau et à l'huile – face avant IP68, face arrière IP67 ; capteur entièrement encapsulé
• Conception : face de détection Ø 50 mm, hauteur 7 mm, connecteurs M12 5‑broches et M12 8‑broches (6‑broches utilisées)
• Vidéo : Fonctionnement machine sécurisé via commande à deux mains (vidéo produit)

Téléchargements (disponibles pour ce produit)

• Fiche technique : SC31 double canal (5‑broches)
• Fiche technique : SC31 double canal (6‑broches)
• Déclaration CE de conformité SC30/SC31
• Déclaration UKCA SC30/SC31
• Déclarations RoHS / REACH pour SC30/SC31
• Certificat d'examen de type CE SC3x

Caractéristiques techniques

• Tension d'alimentation : 24 V DC (19,2…28,8 V)
• Retour optique : LED jaune ; LED verte
• Température de fonctionnement : -25 °C … +75 °C
• Degré de protection : Face avant IP68 ; face arrière IP67
• Consommation : Max. 20 mA
• Délai d'arrêt : Max. 50 ms
• Délai de mise en service : Max. 30 ms
• Tension d'isolement assignée : 32 V
• Connexion : M12
• Nombre de conducteurs : 5‑broches ; 6‑broches
• Niveau de performance : PLe* (valeurs atteintes en combinaison avec un relais de sécurité agréé pour commandes à deux mains)
• MTTFd : 1123 ans
• PFHd : 2,47E-10 /h
• Catégorie : CAT 4*
• DC : 0 (99 % avec relais)
• TM : 20 ans
• Remarque* : Les valeurs sont atteintes en combinaison avec un relais de sécurité dûment agréé pour commandes à deux mains
