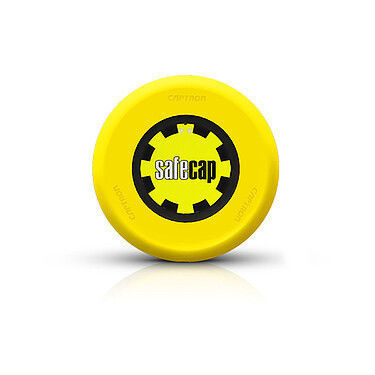

Commande bimanuelle de sécurité SC3x series

capacitifpour bouton tactileIK08

Présentation
La série SC3x est la nouvelle génération des commandes deux mains CAPTRON safeCAP, succédant à la série SC4. Conçue pour des machines présentant un fort risque de blessure (machines à poinçonner, presses, etc.), elle assure une actionnement sans effort, une longue durée de vie et une intégration conforme aux normes de sécurité.

Avantages clés

• Actionnement sans effort grâce à la technologie de capteur capacitif — pas de pression nécessaire, réduction de la fatigue des poignets; utilisable avec des gants de travail.
• Très durable et étanche : boutons entièrement encapsulés (IP68) protégés contre l'eau, l'huile, la poussière et les chocs; technologie sans usure prévue pour plusieurs centaines de millions de cycles; maintenance minimale.
• Certifié pour des applications de sécurité (Type III C) et compatible avec les automates de sécurité, relais de sécurité et appareils d'évaluation courants.

Fonctions (série)

• Variantes disponibles : monophasé (NO) et biphasé (NO/NC).
• Options de connectique/pin : variantes 5, 6 et 8 broches selon modèle/configuration.
• Rétroaction LED : vert (prêt), jaune (actionné).
• Certifications : EN ISO 13849-1 (Cat. 4, PLe), EN ISO 13851, IEC 60947-5-1 et directives CE applicables; certificat d'examen CE référencé.

Montage / Versions

• SC30 : Ø 22,5 mm d'ouverture d'encastrement, Ø 50 mm de surface sensible une fois monté — pour un montage rapide en boîtiers standard.
• SC31 : Surface sensible Ø 50–58 mm avec fixation 3 points, faible hauteur totale (7 mm) — pour installations à profil bas.

Extensible
La série SC3x est modulaire et peut être complétée par des accessoires (capots de protection, panneaux de fixation sur table et autres éléments de montage/protection) pour composer des solutions deux mains conformes aux normes.

Produits / Notes d'application

• SC30 (Monophasé) : Surface sensible Ø 50 mm, s'installe via un trou standard Ø 22,5 mm; peut être utilisé en association avec des dispositifs d'évaluation pour commande deux mains. Exemples : poinçonnage, presses.
• SC30 (Biphasé) : Surface de commutation Ø 50 mm, installation via trou Ø 22,5 mm; compatible avec MCR225 et PILZ PNOZ; certifié TÜV SÜD pour EN ISO 13849-1 et EN ISO 13851. Utilisation type : presses, poinçonneuses.
• SC31 (Biphasé) : Surface sensible Ø 50 mm, profil bas (7 mm); compatible avec MCR225 et PILZ PNOZ s6; testé par TÜV SÜD. Utilisations : poinçonnage, pressage, etc.

Caractéristiques techniques

• Série / Modèle : SC3x (variantes SC30, SC31)
• Technologie capteur : capteur tactile capacitif — actionnement sans effort; utilisable avec gants
• Indice de protection : IP68 (complètement encapsulé)
• Résistance aux chocs : IK08
• Durée de vie : plusieurs centaines de millions de cycles
• Sorties : relais PhotoMOS potential-free avec sorties antivalentes NO/NC (selon déclaration)
• Versions connecteur/broches : variantes 5, 6 et 8 broches selon modèle
• Montage : SC30 (perçage Ø 22,5 mm); SC31 (surface sensible Ø 50–58 mm, fixation 3 points, hauteur d'encastrement 7 mm)
• Rétroaction LED : vert (prêt), jaune (actionné)
• Normes / Certifications : EN ISO 13851, IEC 60947-5-1, EN ISO 13849-1 (Cat. 4, PLe), 2006/42/EC; certificat d'examen CE référencé; tests/certifications TÜV SÜD pour variantes concernées
• Compatibilité : Compatible avec les automates de sécurité, relais de sécurité et dispositifs d'évaluation (ex. MCR225, PILZ PNOZ, Simatic F-CPU)
• Applications : poinçonnage, presses et machines industrielles à fort risque de blessure
