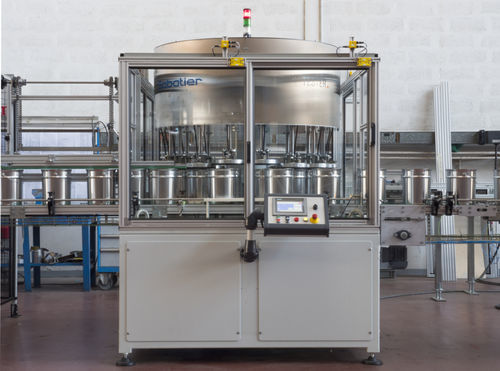

Testeur d'étanchéité à vide Bodypack

déclin du videde pressionà chute de pression différentielle

Overview
Nous concevons et fabriquons des testeurs d'étanchéité pour boîtes, seaux et fûts en configurations carrousel ou linéaire. Les unités s'adaptent à la forme et à la taille des emballages et testent par application de vide ou de pression ; toute fuite détectée entraîne l'éjection automatique. Les systèmes fournissent des résultats reproductibles et une fiabilité élevée pour les fabricants de boîtes recherchant des solutions de contrôle flexibles.

Key features

• Interface tactile centralisée pour piloter, régler et commander toutes les stations ; paramètres enregistrables en recettes ; maintenance et diagnostics depuis la commande ; mode inching et contrôle à distance via VPN.
• Réglage automatique de la hauteur par station, enregistré dans les recettes en quelques secondes.
• Compatible avec boîtes cylindriques techniques (anneau ou dôme) et boîtes rectangulaires alimentaires.
• Fonctionnement en lots (ex. : lots de 14 boîtes).
• Détection de fuites grandes et fines grâce à un transducteur de différence de pression sensible.
• Pression d'essai typique autour de 200 mbar (2,9 PSI).
• Résultats d'essai exportables sur clé USB.
• Connectivité Industrie 4.0 : assistance à distance, suivi des arrêts via SAB-LINK et e‑catalogue pour pièces détachées et documentation.

Available series / examples
TEST-O-MAT:
Nom de la série : TEST-O-MAT
Forme : Rond, Ø 52 à 108
Hauteur : H 35 à 89, H 90 à 134
Méthode de test : testeur de pression avec réducteur de volume
Production : 400–1200 cpm (20 % de plus sur demande)
Ø boîte : 52–99 mm (105 mm sur demande)
Hauteur boîte : 29–135 mm
Stations : 20–60

Bodypack Tester:
Nom de la série : Bodypack Tester
Forme : Rond, Ø 52 à 108 ; Rond, Ø 108 à 598
Hauteur : H 90 à 134 ; H 135 à 249 ; H 250 à ...
Méthode de test : testeur de pression sans réducteur de volume, testeur sous vide
Production : 15–170 cpm
Ø boîte : 73–598 mm

Squarepack Tester:
Nom de la série : Squarepack Tester
Forme : Forme irrégulière (boîtes alimentaires rectangulaires)
Hauteur : H 90 à 134 ; H 135 à 249 ; H 250 à ...
Méthode de test : testeur de pression sans réducteur de volume
Production : 15–170 cpm
Dimensions boîte L × l : 60×40–235×235 mm

Third Tester (exemples):
Nom de la série : Third Tester
Forme : Rond, divers diamètres et diamètres plus importants pris en charge
Méthodes de test : pression avec/sans réducteur de volume, vide, aérosol

Filters / selectable parameters shown on page

• Forme : Rond (Ø 52–108), Rond (Ø 108–598), Forme irrégulière.
• Plages de hauteur : H 35–89 ; H 90–134 ; H 135–249 ; H 250–...
• Méthodes de test : pression avec réducteur de volume ; pression sans réducteur de volume ; vide ; aérosol.

Machine types (selected examples)

• Bodypack 60 Leak Tester — production max : 16,67 cpm (1 000/h) — exemple Ø jusqu'à 400 mm.
• Linear Leak Tester 14 Heads – Round Cans — production max : 100–170 cpm — Ø boîte 73–108 mm.
• Bodypack 200 Leak Tester — production max : 15 cpm (900/h) — exemple Ø boîte 571,5 mm.
• Bodypack Tester 10 Heads Pail Tester 10L–30L — production max : 50 cpm — Ø boîte 200–330 mm.
• Bodypack Tester 16 Heads Pail Tester 3L–8L — production max : 60–80 cpm — Ø boîte 150–200 mm.

Technical specifications

• Principe de test : application de vide ou de pression ; éjection automatique des emballages défectueux.
• Commande : HMI tactile centralisé ; recettes pour paramètres ; axes synchronisés et motorisations servo ; maintenance et diagnostics via panneau ; accès VPN.
• Réglage automatique de la hauteur : changement automatique par station enregistré en recettes.
• Détection de fuite : transducteur de différence de pression sensible pour détection fine et large.
• Pression d'essai : env. 200 mbar (2,9 PSI).
• Données : résultats sauvegardables sur support USB amovible ; assistance à distance et suivi des arrêts via application web.
• Formats : unités carrousel et linéaires ; adaptables à boîtes, seaux et fûts ; supporte boîtes cylindriques, techniques (anneau/dôme) et rectangulaires.
• Gamme de production : des testeurs spécialisés basse vitesse (~15 cpm) aux solutions TEST-O-MAT haute vitesse (centaines de cpm).
• Méthodes supportées : pression avec/sans réducteur de volume, test sous vide, test aérosol (selon la série).
• Stations : plages d'exemple indiquées (ex. 20–60 stations).
