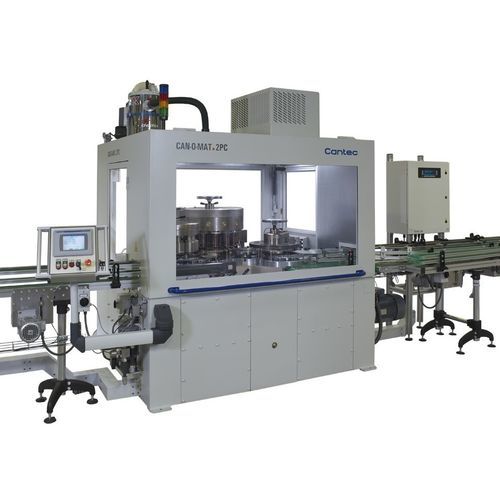

Ligne de formage pour boîtes de conserve CAN-O-MAT 2PC

Présentation
Le CAN-O-MAT 2PC est un système modulaire de formage de boîtes 2 pièces pour applications DRD et DWI. Il intègre opérations de formage et contrôle lumineux sur une plate-forme compacte avec 1 à 4 stations configurables. Conception et fabrication en Suisse (Bergdietikon).

CAN-O-MAT 2PC — Concept clé
La plate-forme permet d'assembler jusqu'à quatre stations de procédé dans une même machine pour combiner estampage, pré-dressage, tirage final, emboutissage, paneling, découpe et contrôle lumineux selon le produit et la cadence. Convient à de nombreuses formes de corps (rond, conique, rectangulaire, irrégulier).

Caractéristiques et avantages
Précision à haute cadence
Tous engrenages, cames et axes servo sont synchronisés ; les pièces d'outillage bénéficient de finitions avec tolérances d'angle et de surface serrées. Selon la variante, la machine atteint jusqu'à 1800 boîtes par minute.

Modularité
Différentes variantes de stations permettent plus de dix configurations pour des applications backend diversifiées. Les stations peuvent être mises à niveau ou reconfigurées pour de nouveaux produits.

Flexibilité
Les stations inactives peuvent être équipées ultérieurement de modules de procédé alternatifs, permettant des investissements progressifs et des changements rapides de production.

Sécurité et insonorisation
La conception respecte les standards de sécurité en vigueur ; les modes maintenance et exploitation sont conçus pour un accès sûr. L'isolation phonique intégrée améliore l'environnement de travail.

Soudronic Insights Ready
Tableau de bord de base avec statistiques de production en direct (durée limitée) au niveau machine et composant incluant :

• État machine
• Efficacité
• Top 5 des erreurs
• Compteur de production
• Journal des événements

Options et modules sélectionnables

• Die necking — pour géométries de col répétables, adapté aux designs colés ou non.
• Spin flanging — pour jauges moyennes à fines ; options matériaux de spin et entraînements actifs.
• Segment beading (A/B/C) — emboutissage par rail-to-roll avec outil interne rigide et technologie de manchon pour changements rapides.
• Light testing — technologie Sencon avec capteur bridgé et illumination 360° ; diagnostics et statistiques inclus.
• Convoyeur d'alimentation — bande et vis sans fin pilotées PLC pour alimentation fiable et contrôle du pas.
• Convoyeur de sortie — vitesse PLC pour intégration backend ; conception robuste et faible maintenance.
• Convoyeur QC / prélèvement — modes d'échantillonnage sélectionnables, voies de rejet et seuils programmables.
• Filtration d'huile lubrifiante permanente — améliore la qualité d'huile et réduit les arrêts.
• Systèmes de pulvérisation d'huile et feutrine — stratégies de lubrification minimisant les résidus.
• Options matériaux & revêtements — pièces d'outil en carbure/céramique, revêtements CVD/PVD.
• Réglage automatique de hauteur — levage motorisé pour changements reproductibles et gestion de recettes.
• Climatisation — contrôle environnemental à l'intérieur de l'enceinte sécurité/anti-bruit si nécessaire.
• Portes à levage vertical — solution gain de place pour accès amélioré en zones restreintes.

Types de machine (récapitulatif)

• CAN-O-MAT 2PC (Die necking) — Die necking — Ø corps : 52–83 mm — Hauteur : 60–150 mm — Max : 1800 cpm
• CAN-O-MAT 2PC (Spin flanging) — Spin flanging — Ø corps : 52–83 mm — Hauteur : 60–150 mm — Max : 1800 cpm
• CAN-O-MAT 2PC (Segment beading A) — Segment beading — Ø corps : 52–83 mm — Hauteur : jusqu'à 115 mm — Max : 1800 cpm
• CAN-O-MAT 2PC (Segment beading B) — Segment beading — Ø corps : 52–83 mm — Hauteur : jusqu'à 125 mm — Max : 1600 cpm
• CAN-O-MAT 2PC (Segment beading C) — Segment beading — Ø corps : 52–83 mm — Hauteur : jusqu'à 150 mm — Max : 1400 cpm
• CAN-O-MAT 2PC (Light testing) — Light testing — Ø corps : 52–83 mm — Hauteur : 60–150 mm — Max : 1800 cpm

Caractéristiques techniques

• Séries / Modèles : UNIPRESS UP + UNIPRESS RPT ; CAN-O-MAT 2PC
• Cadence de production : CAN-O-MAT 2PC jusqu'à 1800 cpm selon type
• Capacité UNIPRESS : jusqu'à 750 cpm (UNIPRESS UP + RPT)
• Plages de diamètres : typ. 50–99 mm (UNIPRESS) ; 52–83 mm (CAN-O-MAT)
• Dimensions rectangulaires (UNIPRESS) : 60×40 – 155×85 mm
• Plages de hauteur : jusqu'à 55 mm (UNIPRESS) ; jusqu'à 150 mm (variantes CAN-O-MAT)
• Force de presse : jusqu'à 800 kN (spécification UNIPRESS)
• Dimensions feuilles max/min (UNIPRESS) : max 1100 x 1100 mm, min 650 x 650 mm
• Épaisseurs exemple : Fe 0.14 – 0.25 mm ; Al 0.15 – 0.35 mm
• Broches : typ. 10 / 14 (variantes CAN-O-MAT)
• Outillage & matériaux : pièces d'outil en carbure ou céramique ; revêtements CVD/PVD disponibles
• Conception & fabrication : usine suisse (Bergdietikon)
