Refendeuse pour film d'aluminium SGS.120

en feuilleen ligneen aluminium

Présentation
Nos coupeuses permettent de découper des tôles imprimées et vernies en découpes de corps destinées à la production de boîtes. Installées en amont de la ligne de production, elles assurent des coupes répétables et des changements de format rapides. Les machines sont fabriquées sur mesure en collaboration avec Ocsam Cepak s.r.l (Italy) et Can Man AG (Switzerland).

Séries

• TSN — Série performance. Rendement : 10–50 feuilles/min. Diamètre : 45–370 mm. Largeur feuille : 550–1200 mm. Longueur feuille : 550–1200 mm. Épaisseur : 0,10–0,40 mm. Bandes : 1–7.
• PowerCUT — Série flexibilité. Rendement : 10–40 feuilles/min. Diamètre : 45–370 mm. Largeur feuille : 550–1200 mm. Longueur feuille : 550–1200 mm. Épaisseur : 0,10–0,40 mm. Bandes : 1–7.
• Single Slitter — Série flexibilité. Rendement : 10–50 feuilles/min. Largeur feuille : 550–1200 mm. Longueur feuille : 550–1200 mm. Épaisseur : 0,12–0,40 mm. Bandes : 1–12.
• Guillotine Slitter — Série flexibilité. Plusieurs modèles dont SGS.120.

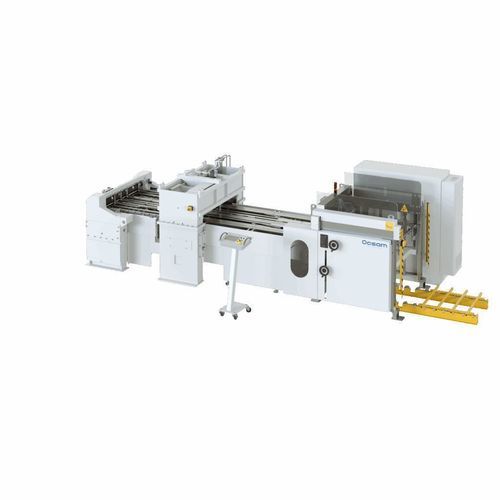

Guillotine slitter SGS.120 — Caractéristiques et avantages
La SGS.120 permet des temps de changement de format très courts pour la hauteur des découpes et le diamètre. Les moteurs servo et linéaires automatisent le calage ; les corrections de coupe et d’équerrage s’effectuent depuis l’afficheur opérateur. La conception vise une coupe guillotine précise et une mise au format rapide.

Soudronic Insights Ready
Tableau de bord de base fournissant des statistiques de production en temps limité au niveau machine et composants :

• État machine
• Efficacité
• Top 5 des erreurs
• Compteur de production
• Journal d’événements

Exemple de machine — (SGS.120)
Type de machine : SGS.120
Rendement (coups/min) : max. 150
Rendement (feuilles/min) : 5–30
Diamètre [mm] : 45–360
Hauteur découpes [mm] : 45–550 (*)
Largeur feuille [mm] : 650–1150
Longueur feuille [mm] : 450–1100
Épaisseur feuille [mm] : 0,14–0,40 (*)
Bandes : 2–20
Remarques : (*) Variations ou plages étendues sur demande

Options (sélection)

• RAS-3 empileur semi-automatique — collecte les découpes lorsque l’alimentation automatique vers la soudeuse n’est pas utilisée ; table hydraulique servo pour reconstituer les palettes ; intégré au contrôle du slitter ou en version autonome.
• REN-3 empileur manuel — solution économique pour manutention manuelle ; version REN-S disponible pour collecter 3 rangées d’empilements.

Accessoires (sélection)

• Convoyeur à rouleaux motorisé pour alimentation de feuilles — alimentation économique de palettes vers le slitter.
• Affûteuse pour couteaux rotatifs (roller cutters grinder) — affûtage périodique des couteaux montés sur bâti du slitter en position.
• Dispositif de mesure numérique pour réglage des couteaux — positionnement rapide et précis ; intégrable au contrôle du slitter ou en unité autonome.
• Convoyeurs de déchets ERN-S — évacuation dédiée des chutes longues et étroites pour le guillotine slitter.

Spécifications techniques

• Fonction : découpe des tôles imprimées et vernies en découpes de corps pour production de boîtes.
• Fabricants / partenaires : Soudronic Group (gamme produit), Ocsam Cepak s.r.l (Italy) et Can Man AG (Switzerland) — slitteurs sur mesure.
• Points forts : changement de format rapide, précision de coupe, possibilité d’ajouter des unités de transfert d’empilement pour augmenter l’efficacité.
• Couvre les séries : Performance (TSN), PowerCUT, Single Slitter, Guillotine Slitter (ex. SGS.120).
• Matériaux / plages d’épaisseur : épaisseurs typiques 0,10–0,40 mm (selon série) ; largeurs de feuille courantes 550–1200 mm.
• Rendements : selon modèle — typiquement 5–50 feuilles/min ; coups/min jusqu’à 150 sur certains modèles.
• Automatisation : calage et réglages par moteurs servo et linéaires ; options empileurs et contrôles numériques ; connectivité Soudronic Insights pour supervision de production.
