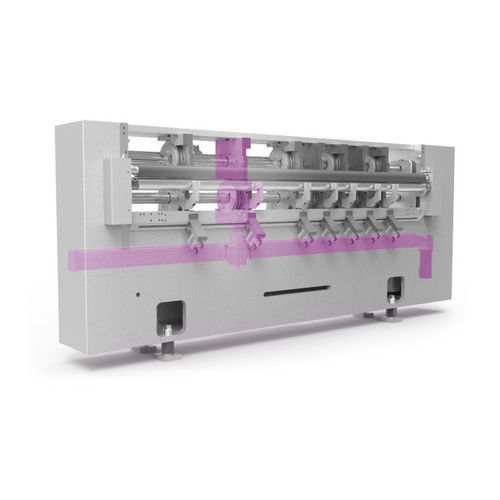

Refendeuse pour film d'aluminium PowerCUT series

en feuilleautomatique

Présentation
Pour la polyvalence, la précision, la fiabilité et la vitesse de production, nos slitter sont parmi les meilleures du marché. Dans une ligne de production typique de corps de boîte, le slitter représente la première étape du processus. Il découpe des feuilles métalliques imprimées et laquées en blanks de corps aux dimensions requises. L'ajout d'un dispositif de transfert de piles de blanks augmente encore l'efficacité du slitter. Nos slitter sont fabriqués sur mesure par notre filiale italienne Ocsam Cepak s.r.l et Can Man AG en Suisse. Ils sont conçus pour être robustes, permettre des réglages simples et rapides pour différents formats de blank et garantir une très haute précision.

Gamme (sélection)

• TSN — Orientation : Performance. Production [feuilles/min] : 10 – 50. Diamètre [mm] : 45 – 370. Largeur feuille [mm] : 550 – 1200. Longueur feuille [mm] : 550 – 1200. Épaisseur [mm] : 0.10 – 0.40. Bandes : 1 – 7.
• PowerCUT — Orientation : Flexibilité. Production [feuilles/min] : 10 – 40. Diamètre [mm] : 45 – 370. Largeur feuille [mm] : 550 – 1200. Longueur feuille [mm] : 550 – 1200. Épaisseur [mm] : 0.10 – 0.40. Bandes : 1 – 7.
• Single Slitter — Orientation : Flexibilité. Production [feuilles/min] : 10 – 50. Largeur feuille [mm] : 550 – 1200. Longueur feuille [mm] : 550 – 1200. Épaisseur [mm] : 0.12 – 0.40. Bandes : 1 – 12.
• Guillotine Slitter — Orientation : Flexibilité. Production [feuilles/min] : 5 – 30. Largeur feuille [mm] : 650 – 1150. Longueur feuille [mm] : 450 – 1100. Épaisseur [mm] : 0.14 – 0.40. Bandes : 2 – 20.

Fonctionnalités et avantages — PowerCUT
Têtes de coupe BIG8 monobloc
Les coupeurs de grand format récemment développés, intégrés dans des corps ultra-précis, sont maintenant réaffûtables et permettent un changement de format en quelques minutes grâce à un système de positionnement entièrement automatisé.

Superflex
PowerCUT est disponible en 3 versions : Classic (les deux opérations de coupe réalisées par des coupeurs MAWAG mécaniquement serrés), Flex (changement rapide pour la coupe en hauteur avec têtes BIG8 monobloc) et Superflex (les deux opérations équipées de têtes BIG8 entièrement automatisées).

Méthode révolutionnaire de cadrage
La nouvelle table 2 peut traiter la plupart des formats de feuille à une vitesse de 40 feuilles par minute ; la manutention améliorée réduit les enfoncements sur les matériaux fins et mous.

Manutention sans rayures
Guidage constant des feuilles ; suppression des barres de chute, plaques d'appui, doigts d'entraînement et chaindogs. Les convoyeurs magnétiques assurent un transport lisse et sûr des feuilles, bandes et blanks.

Robot d'affûtage
Robot d'affûtage autonome pour un affûtage sûr et entièrement automatisé des couteaux avec système d'extraction des poussières d'affûtage ; l'opérateur positionne l'unité d'affûtage, quitte la zone dangereuse et lance le processus automatisé.

Sécurité + Accessibilité
Dispositif de sécurité par scanner intégré avec deux zones de balayage réglables pour déclencher un avertissement (pause) ou un arrêt d'urgence, évitant des capots encombrants tout en garantissant la sécurité.

Réduction du volume de rebuts de 80 %
Les coupeurs de rebuts hachent les bandes de chute pour éviter les blocages ; le rebus restant est petit et gérable ; convoyeur magnétique pour rebuts disponible en option.

Compatible Soudronic Insights
Tableau de bord basique avec statistiques de production en direct, limitées dans le temps, au niveau machine et composant :

• État machine
• Efficacité
• Top 5 des erreurs
• Compteur de production
• Journal des événements

Types de machines — exemples sélectionnés
PowerCUT SuperFLEX
Débit de production : Jusqu'à 40 feuilles/min
Diamètre [mm] : 45 – 370
Largeur feuille [mm] : 550 – 1200
Longueur feuille [mm] : 550 – 1200
Épaisseur [mm] : 0.10 – 0.40
Bandes : 1 – 7
Hauteur de blank min. : 50 mm avec couteaux à rouleau classiques (52 / 56 mm avec têtes BIG8 monobloc)
Changement de format Ø : Entièrement automatique avec têtes BIG8 monobloc
Changement de format en hauteur : Entièrement automatique avec têtes BIG8 monobloc, hors collecteur de blanks
Changement de format (machine, hors couteaux) : 10 minutes
Réglage des couteaux : 8 min / paire de couteaux classique ; 0 min / par BIG8 automatisé
Changement collecteur de blanks : 10 – 20 min selon nombre de coupeurs
Alimentation électrique : 3 x 400 V + Terre, 50 / 60 Hz
Fusibles & puissance : 3 x 25 A, 7 kVA
Pression d'air & consommation : 6 bar, 45 m³/h

PowerCUT FLEX
Débit de production : Jusqu'à 40 feuilles/min
Diamètre [mm] : 45 – 370
Largeur feuille [mm] : 550 – 1200
Longueur feuille [mm] : 550 – 1200
Épaisseur [mm] : 0.10 – 0.40
Bandes : 1 – 7
Hauteur de blank min. : 50 mm avec couteaux à rouleau classiques (52 / 56 mm avec têtes BIG8 monobloc)
Changement de format Ø : 8 minutes par paire de couteaux classique
Changement de format en hauteur : Entièrement automatique avec têtes BIG8 monobloc, hors collecteur de blanks
Changement de format (machine, hors couteaux) : 10 minutes
Changement collecteur de blanks : 10 – 20 min selon nombre de coupeurs
Alimentation électrique : 3 x 400 V + Terre, 50 / 60 Hz
Fusibles & puissance : 3 x 25 A, 7 kVA
Pression d'air & consommation : 6 bar, 45 m³/h

Accessoires (sélection)

• Unité de réglage numérique des couteaux à rouleau — réglage précis et rapide pour les opérations de première et deuxième coupe.
• Brosseuse pour couteaux à rouleau — montée sur châssis slitter pour affûter les couteaux in situ ; recommandée au moins une fois par an pour éviter bavures et mauvaises découpes.
• Body Blank Measuring BBM 1250 — mesure hors-ligne des blanks pour garantir les tolérances de coupe.
• Convoyeurs de rebuts (NTR 800, NTR 300) — largeurs et configurations de convoyeurs pour première ou deuxième opération de coupe ; options pour coupeurs de rebuts et collecteurs de blanks.
• Convoyeur à rouleaux motorisé — place les feuilles prêtes à être coupées via chariot élévateur dans le désempileur du slitter.

Spécifications techniques

• Débit de production (plages typiques) : 5 – 50 feuilles/min selon la gamme et le modèle.
• Plage de diamètres : 45 – 370 mm (selon la gamme).
• Largeur feuille : 550 – 1200 mm (varie selon le modèle).
• Longueur feuille : 450 – 1200 mm (varie selon le modèle).
• Épaisseur feuille : 0.10 – 0.40 mm (selon la gamme/modèle).
• Nombre de bandes : 1 – 20 (selon le type de machine ; PowerCUT typique : 1 – 7).
• Hauteur de blank min. : ~50 mm avec rouleaux classiques ; 52 / 56 mm avec têtes BIG8 monobloc.
• Changement de format (machine hors couteaux) : typiquement 10 minutes ; changement de paire de couteaux ou BIG8 automatisé varie (0 min par BIG8 automatisé / 8 min par paire de couteaux classique).
• Alimentation électrique : 3 x 400 V + Terre, 50 / 60 Hz (typique).
• Fusibles & puissance (exemple) : 3 x 25 A, ~7 kVA (PowerCUT typique).
• Pression d'air & consommation (typique) : 6 bar, ~45 m³/h.
• Options : têtes de coupe BIG8 monobloc (réaffûtables, positionnement automatisé), convoyeurs magnétiques pour manutention sans rayures, coupeurs de rebuts avec réduction de volume, robot d'affûtage autonome, connectivité Soudronic Insights pour métriques de production en direct.
