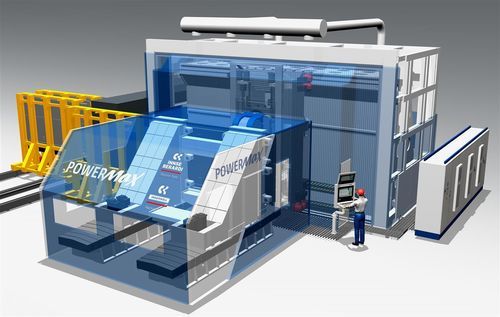

Centre d'usinage 3 axes PowerMax® T

6 axesuniverselpour alliage en titane

Présentation
Centre de production de grande taille conçu pour l'usinage du titane et d'autres matériaux difficiles à usiner. PowerMax® T intègre trois axes linéaires sur des guides linéaires parallèles avec règles optiques montées sur des sous-structures thermiquement symétriques, entraînés par des motoréducteurs couplés à haut couple et forte puissance sous commandes CNC Siemens, Fanuc ou Heidenhain. Les axes C et A suivent le même concept mécanique ; versions disponibles jusqu'à 6 axes avec table roto-traverse. L'architecture garantit des précisions de positionnement statique et dynamique élevées à grande vitesse et accélération afin de maintenir un taux d'enlèvement de matière constant sur l'ensemble du volume d'usinage.

Configuration cinématique
Configuration cinématique partiellement inversée pour optimiser l'accès outil, la manutention des pièces et la stabilité lors d'opérations d'usinage à fortes sollicitations.

DEUX MORPHOLOGIES

• La tête d'usinage se déplace horizontalement selon X avec la colonne.
• La tête d'usinage se déplace verticalement selon Y au sein de la colonne.
• La pièce se déplace horizontalement selon Z sur la palette.
• En version 6 axes, la palette est remplacée par une table rotative mobile (roto-traverse).

Bénéfices

• Faisabilité
  Fabrication de pièces à géométries complexes
• Qualité
  Tolérances serrées et qualité de surface homogène sur tout le volume d'usinage
• Capacité
  Grand volume d'usinage pour composants structuraux de grande taille
• Productivité
  Réduction des temps d'usinage grâce à une cinématique et une motorisation optimisées
• ROI élevé/Coût total faible
  Investissement d'équipement et coûts opérationnels équilibrés pour les secteurs à forte exigence

Caractéristiques (niveau élevé)
3 axes linéaires avec guides parallèles et règles optiques ; sous-structures thermiquement symétriques ; motoréducteurs couplés haute puissance et couple ; option pour axes C et A ; configurations jusqu'à 6 axes avec table roto-traverse ; commandes CNC : Siemens, Fanuc, Heidenhain. Conçu pour garantir un enlèvement de copeau constant et des performances de positionnement statique/dynamique supérieures à grande vitesse et accélération.

Secteurs d'application

• Aéronautique & Spatial — conçu pour des applications exigeantes telles que cadres, nervures, jonctions, trains d'atterrissage, anneaux et cloisonnements.
• Usinage multi-axes général — la version avec table roto-traverse offre une flexibilité maximale pour des composants complexes nécessitant une orientation par table rotative.

Caractéristiques techniques

• Modèle : PowerMax® T
• Axes : 3 axes linéaires standard ; axes C et A adoptés ; option 6 axes avec table rotative mobile
• Guides et règles : Guides linéaires parallèles avec règles optiques montées sur sous-structures thermiquement symétriques
• Transmission : Motoréducteurs couplés haute puissance et couple
• Compatibilité CNC : Siemens, Fanuc, Heidenhain
• Configuration cinématique : Partiellement inversée
• Manutention des pièces : Mouvement horizontal Z sur palette ; option table roto-traverse pour usinage multi-axes
• Matériaux ciblés : Titane et autres matériaux difficiles
• Objectifs de conception : Positionnement statique/dynamique supérieur, enlèvement de copeau constant, grand volume d'usinage
