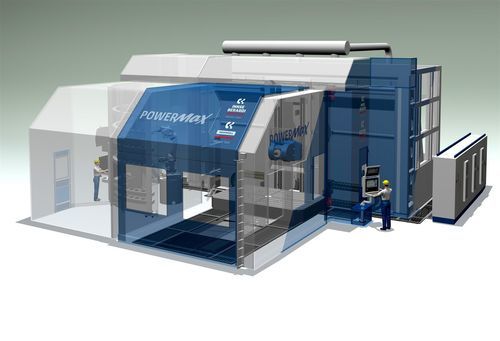

Centre d'usinage CNC 5 axes PowerMax® ST

universelavec table rotativepour l'aérospatiale

Vue d'ensemble PowerMax® ST est un centre de fabrication soustractive horizontal à grand volume de travail, 5 axes (6 en cas de sélection de la table rotative), pour des applications de haute performance. Conception et système de mouvement Les 3 axes linéaires de PowerMax® ST se déplacent le long d'ensembles parallèles de guides linéaires et d'échelles optiques montés sur des sous-structures thermosymétriques, entraînés par des motoréducteurs couplés à couple élevé et à forte puissance, commandés par des CNC Siemens, Fanuc ou Heidenhain. La même approche a été adoptée pour les axes C et A. La conception offre une précision de positionnement statique et dynamique supérieure à des vitesses et des accélérations élevées dans son enveloppe de travail, pour un taux d'enlèvement des copeaux constant sur l'ensemble du volume de fraisage. Configuration cinématique Partiellement inversée Deux morphologies

• La tête de fraisage se déplace horizontalement en X avec la colonne.
• La tête de fraisage se déplace verticalement en Y à l'intérieur de la colonne.

La pièce à fraiser se déplace horizontalement le long de l'axe Z sur la palette. Dans la version 6 axes, la palette est remplacée par une table rotative mobile. Avantages

• Faisabilité Fabrication de pièces à géométrie complexe
• Qualité Tolérances serrées et finition de surface sur l'ensemble du volume de travail
• Capacité Grand volume de fraisage
• Productivité Temps d'usinage réduit
• Rapport sur investissement élevé / Coût total de possession faible Faible investissement en capital et faible coût d'exploitation

Multimédia Vidéo disponible présentant la famille PowerMax et le centre de fabrication soustractive. Caractéristiques / spécifications techniques

• Modèle : PowerMax® ST
• Type de machine : Centre de fabrication soustractive horizontale
• Axes : 5 axes en standard ; 6 axes disponibles avec table rotative
• Volume de travail : grande enveloppe de travail pour des applications à haute performance
• Axes linéaires : 3 axes linéaires sur des jeux parallèles de guides linéaires avec échelles optiques
• Structure : Sous-structures thermosymétriques
• Entraînement : Motoréducteurs couplés à couple et puissance élevés
• Axes C/A : Même approche de conception appliquée aux axes C et A
• Options CNC : Siemens, Fanuc, Heidenhain
• Positionnement : Précision de positionnement statique et dynamique supérieure à des vitesses et accélérations élevées
• Caractéristiques du processus : Taux d'enlèvement des copeaux constant dans tout le volume de fraisage
• Note cinématique : configuration cinématique partiellement inversée
• Mouvement de la tête de fraisage : X (colonne), Y (à l'intérieur de la colonne)
• Mouvement de la table/palette : Z déplacement horizontal ; table rotative mobile en option pour la version 6 axes
• Secteurs cibles : Aviation, aérospatiale, usinage général multi-axes
