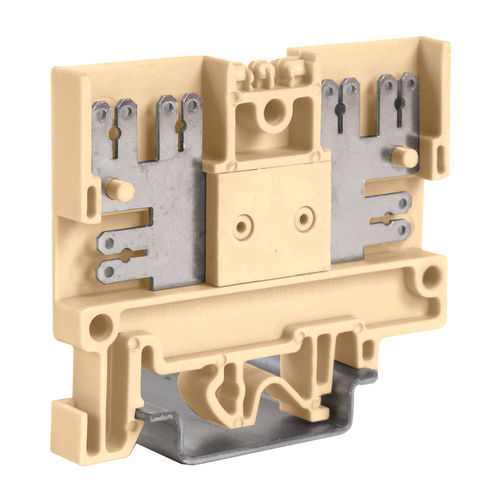

Bloc de jonction sur rail-DIN PF100

de traverséeen matière plastiquebeige

Courte description
Bornier traversant à connexions Faston (plat), 6 pôles, couleur beige. Bornes 6,3×0,8 mm et 2,8×0,8 mm (selon IEC 61210). Quantité par paquet : 75 pièces.

Principales caractéristiques

• Conception passante avec connexions Faston/plat
• Dimensions des bornes : 6,3×0,8 mm et 2,8×0,8 mm (IEC 61210)
• Pas (largeur) : 6,5 mm
• Section nominale : 2,5 mm² (flexible < 2,5 mm²)
• Quantité par emballage : 75 pièces
• Montage sur rails IEC 60715/TH35 (compatible TH35 / G32)

Informations complémentaires
Type de produit : PDF.2 ; Série : PDF – FDP ; Couleur : Beige ; Plastique : Polyamide UL94V-0 ; Indice de température matériau isolant : 130 °C ; Longueur : 57 mm ; Hauteur monté sur TH35-7.5 / TH35-15 / G32 : 50 / 58 / 54 mm.

Caractéristiques / spécifications techniques

• Code : PF100
• Fonction / Type : Passant avec connexions Faston
• Section nominale : 2,5 mm²
• Conducteur flexible : < 2,5 mm²
• Tension max (AC/DC) : 630 V (IEC) ; 600 V (UL)
• Courant max (section nominale) : 20 A (IEC) ; 16 A (UL)
• Section (min-max) (AWG) : 20–10
• Pas (largeur) : 6,5 mm
• Longueur : 57 mm
• Hauteur sur TH35-7.5 / TH35-15 / G32 : 50 / 58 / 54 mm
• Indice de température matériau isolant (EN 60216-1) : 130 °C
• Matériau plastique : Polyamide UL94V-0
• Épaisseur : 1,5 mm
• Tension d'impulsion admissible / degré de pollution : 6 kV / 3
• Platine de séparation colorée (accessoire) : DFU/5/R (cod. DU05R)
• Étiquette de marquage individuelle (accessoires) : CNU/8/51 (cod. NU0851S) – CNU/10/61 (cod. NU1061S)
• Type vis TH35 (accessoire) : BT/3 (cod. BT003)
• Type emboîté TH35 (accessoires) : BTO (cod. BT007) / BTU (cod. BT005)
• Rail de montage (IEC 60715/TH35) : PR/3/…
• Code HS : 85369010
• Homologations et marquages : CURUS, KEMA, RINA
