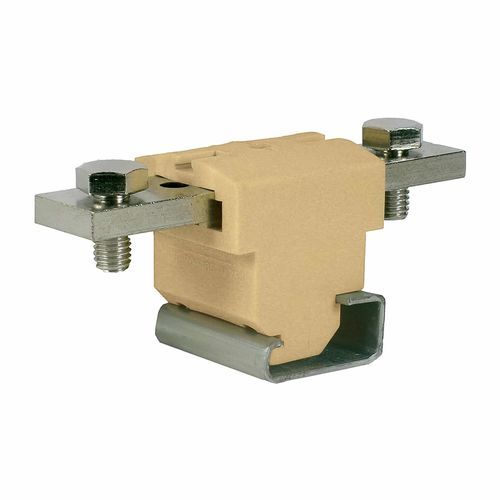

Bloc de jonction pour montage sur panneau ACB

à connexion à visde traverséeen matière plastique

Fiabilité du serrage : la fiabilité de la connexion (cosse ou barre) est assurée par une vis et un écrou de blocage, entre lesquels sont intercalées une rondelle plate et une rondelle élastique — une solution particulièrement efficace pour contrer les effets des contraintes dynamiques.<br><br>Dans les versions conçues pour le serrage de conducteurs sans préparation préalable, la fiabilité de la connexion est assurée par l’action et la forme enveloppante caractéristique de la pince à fil. Sa réaction élastique à la pression exercée sur le conducteur agit comme un mécanisme de verrouillage sous la tête de la vis de serrage, empêchant tout desserrage même en présence de vibrations.<br><br>La barre conductrice est également dotée d’un logement concave adapté afin d’améliorer la retenue du conducteur. De plus, tant la surface de contact de la pince à fil que la partie concave de la barre comportent des rainures transversales sur toute leur longueur. Ces rainures améliorent les performances de connexion tant en termes de maintien mécanique que de contact électrique, garantissant ainsi une faible résistance de contact.<br><br>Protection pour les versions « barre » : dans des conditions d’installation normales, cette protection est positionnée longitudinalement par rapport à l’axe de la borne. Elle peut être facilement pivotée à l’aide d’un simple tournevis (conformément aux normes de sécurité). Cela permet d’accéder à l’unité de connexion pour intervenir sur les cosses ou les barres.<br>Protection pour les versions « câble » : dans ce cas, la protection est fixe et encliquetable. Elle est orientée perpendiculairement à l’axe de la borne et protège la collerette, la pince et la vis de serrage. Elle est notamment dotée d’un dispositif de « volet coulissant » aligné avec la borne et dans l’axe de l’orifice d’entrée du conducteur. Cela permet, dans des conditions de sécurité maximales, de fermer manuellement, partiellement ou totalement, l’orifice d’entrée et ainsi de protéger les parties sous tension — en particulier lors de l’utilisation de conducteurs dont la section est nettement inférieure à la taille nominale ou lors du câblage de la borne d’un seul côté.<br>Montage :<br>En raison de leurs grandes dimensions et des contraintes élevées générées par les conducteurs, un nouveau système de montage a été développé pour ces bornes de puissance. Ce système permet une installation sur divers profilés de rail standard (conformes à la norme CEI 60715).<br><br>La borne peut être déverrouillée simplement en insérant un tournevis dans la fente prévue à cet effet dans le système de fixation (la partie de couleur jaune).<br><br>Si le rail lui-même est installé sur un mur plat, les dimensions des bornes GPM nécessitent l’utilisation de supports plats afin d’espacer correctement le bornier de la surface de montage.<br><br>Une version pour montage direct sur panneau (/FIX) est également disponible pour chaque bornier de la série.<br><br>Marquage : les borniers GPM permettent une identification des deux côtés. Cela peut être réalisé à l’aide de bandes de marquage CNU/8 (2 éléments) ou de bandes de marquage CSC (jusqu’à 5 éléments). Ces deux options ne s’excluent pas ; elles peuvent être utilisées conjointement.<br><br>Connexion transversale : Cette série de bornes permet également une connexion parallèle transversale entre 2 ou 3 bornes adjacentes à l’aide de cavaliers parallèles appropriés. Pour insérer cet accessoire, il est nécessaire de retirer la cloison isolante pré-rainurée située sur la paroi latérale du corps isolant.<br>
