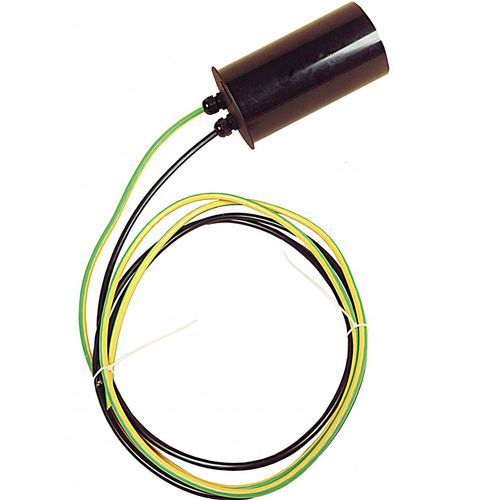

Atténuateur par la tension 6000-0001

Les pipelines enfouis qui sont parallèles aux réseaux de transport d'électricité à haute tension en courant alternatif peuvent être affectés par la proximité de ces lignes aériennes. Les dispositifs d'atténuation en c.a. sont utilisés lorsque des interférences en c.a. sont ainsi causées sur un pipeline. En raison du couplage inductif, des tensions alternatives entre le pipeline et le sol environnant sont inévitables. Les tensions induites peuvent atteindre des niveaux dangereux, entraînant à la fois un danger pour la sécurité du personnel d'exploitation du pipeline et un risque de corrosion du pipeline. Les unités agissent comme des dispositifs de blocage aux tensions continues mais permettent la décharge du courant alternatif à travers les terres qui y sont connectées, réduisant ainsi les effets d'interférence AC sans compromettre le système de protection cathodique du pipeline. Les câbles standard sont de 2 mètres de long 16mm² noir, vert/jaune. D'autres types, longueurs et tailles de câbles peuvent être fournis pour répondre aux besoins spécifiques du client. Informations complémentaires : -Les tensions de sécurité maximales admissibles auxquelles le personnel et les équipements peuvent être exposés sont définies dans les normes et codes de sécurité internationaux. -Il est nécessaire d'envisager des mesures de mise à la terre pour maintenir l'amplitude des tensions alternatives dans des limites acceptables. Spécifications Poids et dimensions -Poids : 4,4 kg avec 2 m de câble -Dimensions : (environ) : 280 mm de long x 125 mm de diamètre Caractéristiques de la DC -Tension inverse de la diode : 1600V (2 x 800V) -DC moyenne actuelle : 35A (nom) -Courant de crête 10mS : 1300A -Courant d'énergie de pointe : 8450A -Tension aux bornes du dispositif pour un flux de courant de 1mA : > 0,9V avant/arrière -Tension aux bornes du dispositif pour un flux de courant de 10mA : >1,1V avant/arrière
