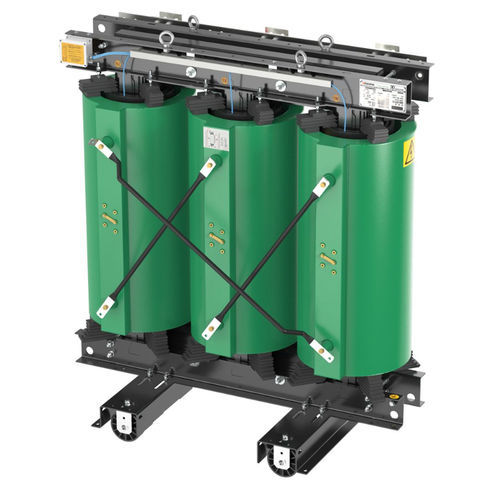

Transformateur de puissance HC5AIAQBA

de distributionenrobé résinepour applications industrielles

Présentation du produit
Transformateur à résine moulée HC5AIAQBA pour distribution moyenne tension / basse tension. Classe d'isolement 36 kV, puissance nominale 160 kVA. Conçu pour des applications industrielles nécessitant une exploitation sûre et nécessitant peu de maintenance.

Paramètres électriques clés

• Tension primaire (Vprim) : 33 kV
• Tension secondaire (Vsec) : 400 V
• Puissance à vide (Po) : 414 W
• Puissance liée au court-circuit (Pk) : 2860 W
• Tension de court-circuit (Uk) : 6 %

Données techniques

• Marque : BTicino
• Normes de référence : IEC 60076-11 et EN 50708
• Tensions nominales : 33 kV / 400 V
• Fréquence : 50 Hz
• Puissance nominale : 160 kVA
• Hauteur : 1,75 m
• Largeur : 850 mm
• Longueur : 1,6 m
• Série : Green T.HE

Famille / points forts

• Appareils haute performance pour conditions environnementales extrêmes
• Fabriqué conformément à la norme EN 50708-2-1
• Conception éco-compatible conforme au règlement 2019/1783
• Conçu pour réduire la consommation énergétique en exploitation

Documentation technique
Manuel d'installation disponible. Catalogue Green T.HE et vidéo de présentation de la famille produits disponibles au téléchargement.

Caractéristiques / spécifications techniques

• Code produit : HC5AIAQBA
• Type : Transformateur à résine moulée, classe d'isolement 36 kV
• Puissance nominale : 160 kVA
• Tension nominale (primaire/secondaire) : 33 kV / 400 V
• Fréquence : 50 Hz
• Tension de court-circuit (Uk) : 6 %
• Po (pertes à vide) : 414 W
• Pk (pertes en court-circuit) : 2860 W
• Hauteur : 1,75 m
• Largeur : 850 mm
• Longueur : 1,6 m
• Nom de la série : Green T.HE
