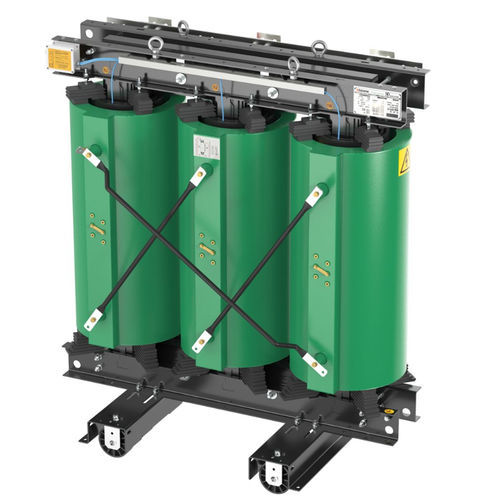

Transformateur d'isolement HB5AIAQBA

de puissancede distributionenrobé résine

Présentation du produit

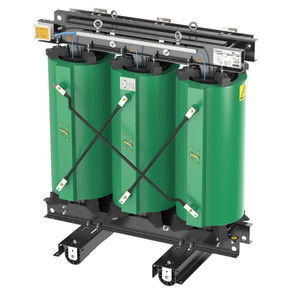

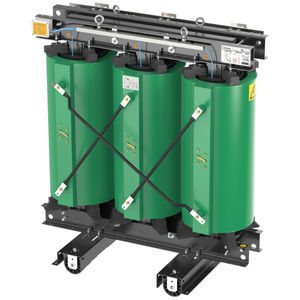

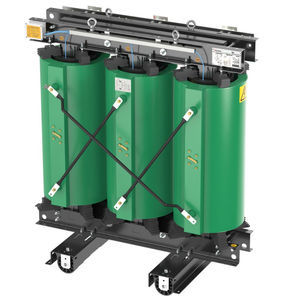

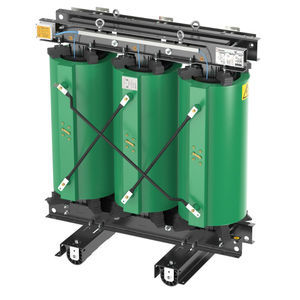

Transformateur en résine moulée BTicino HB5AIAQBA, classe d'isolement 36 kV. Puissance nominale 100 kVA, tension primaire 33 kV, tension secondaire 460 V. Adapté à la distribution moyenne tension en environnement industriel et à l'installation en intérieur.

Caractéristiques techniques (tableau)
Marque : BTicino
Norme de référence : IEC 60076-11 et EN 50708
Tension nominale : 33 kV - 460 V
Fréquence : 50 Hz
Puissance nominale (VA) : 100 kVA
Hauteur : 1,8 m
Largeur : 850 mm
Longueur : 1,65 m
Série : GreenT Cast resin transformers

Détails du produit

• Tension primaire (Vprim) : 33 kV
• Tension secondaire (Vsec) : 460 V
• Perte à vide (Po) : 289 W
• Perte en court-circuit (Pk) : 1980 W
• Tension d'impédance (Uk) : 6%

Caractéristiques / spécifications techniques

• Marque : BTicino
• Normes de référence : IEC 60076-11, EN 50708
• Tension nominale : 33 kV / 460 V
• Fréquence : 50 Hz
• Puissance nominale : 100 kVA
• Tension primaire : 33 kV
• Tension secondaire : 460 V
• Perte à vide (Po) : 289 W
• Perte en court-circuit (Pk) : 1980 W
• Tension d'impédance (Uk) : 6%
• Dimensions (H x L x P) : 1,8 m x 850 mm x 1,65 m
• Série : GreenT Cast resin transformers
• Code produit : HB5AIAQBA
