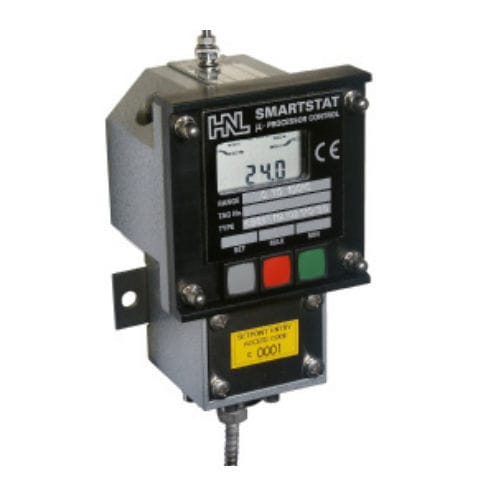

Interrupteur thermique électronique 800 Smartstat series

programmableSPDTNPT 1/2

Le Smartstat de la série 800 est un commutateur, un transmetteur et un indicateur de température contrôlé par microprocesseur, qui permet de remplacer plusieurs instruments par un seul. * L'étalonnage par bouton-poussoir des points de consigne et de la plage du transmetteur permet un étalonnage sur site sans outils. * Délais de commutation programmables - la mise en marche ou l'arrêt (ou les deux) des relais peut être retardée de 0,5 seconde à 15 minutes. Cette fonction est particulièrement utile pour éviter les commutations intempestives dues à des transitoires de température. * Affichage des températures maximales et minimales enregistrées par le Smartstat. * Affichage de la sortie du transmetteur en mA. La température d'entrée appliquée au Smartstat est convertie en un signal électrique proportionnel par le capteur PT100 IEC751 : Classe A, à résistance de platine. Après amplification, ce signal entre directement dans le port analogique-numérique (a/d) du microprocesseur. Le microprocesseur calcule en permanence la température à partir du signal d'entrée, la compare aux points de consigne de l'interrupteur et actionne les relais en fonction des besoins. Si la température dépasse le point de commutation SUPÉRIEUR, le relais passe de normalement fermé (NC) à normalement ouvert (NO) si la température passe au-dessus du point de commutation supérieur, le relais passe de normalement fermé (NC) à normalement ouvert (NO), et si la température passe en dessous du point de commutation inférieur, le relais passe de normalement fermé (NO) à normalement ouvert (NC). En outre, le microprocesseur met à jour l'affichage LCD de la température et de l'état des relais. Le temps de réponse typique des relais à une condition d'alarme est d'environ 125 ms.
