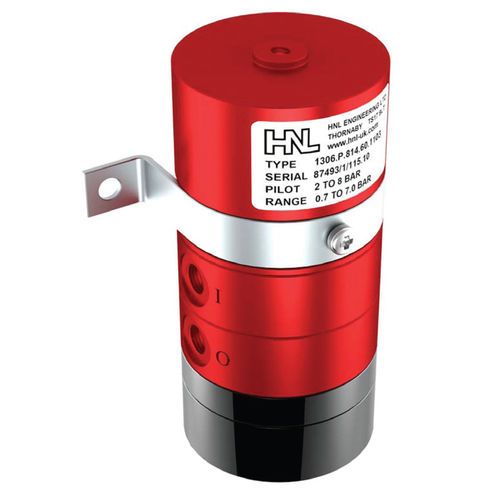

Pressostat mécanique 100 series

différentielNFNO

- PAS DE SAIGNEMENT DANS L'UN OU L'AUTRE ÉTAT DE COMMUTATION Ces interrupteurs ont été conçus pour être utilisés sur des systèmes de surveillance associés au transport du gaz naturel. En règle générale, l'interrupteur peut être utilisé pour protéger un système ou un gazoduc contre une pression anormalement élevée ou basse qui pourrait entraîner une décharge de gaz. Le commutateur est équipé d'une vanne d'inversion à deux orifices intégrée, reliée à une alimentation en gaz naturel régulée. Lorsque l'interrupteur fonctionne, la sortie de cette vanne varie entre la pression d'alimentation régulée et zéro. Cette sortie peut être utilisée pour contrôler le fonctionnement d'une vanne qui isolera alors le système. Pour la commutation basse pression, la vanne de sortie est généralement configurée comme normalement fermée (N.C.) afin de fournir une sortie supérieure au point de consigne du commutateur. Cette sortie est perdue lorsque la pression du processus tombe en dessous du point de consigne. Pour la commutation haute pression, la vanne de sortie est généralement configurée comme normalement ouverte (N.O.) pour fournir une sortie inférieure au point de consigne du commutateur. Cette sortie est perdue lorsque la pression du processus dépasse le point de consigne.
