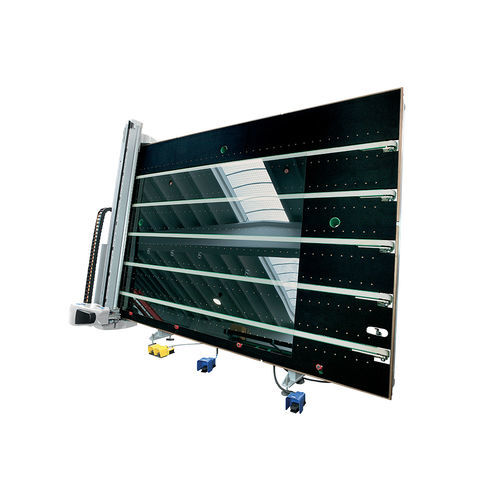

Table de coupe pour verre 363 EVO series

électriqueà coussin d'airà vide

Présentation
Table intégrée de chargement, découpe, meulage, marquage et séparation (breakout) avec modules de chargement et de breakout manuels ou automatiques. Peut être couplée à des tables de découpe pour verre feuilleté. Disponible en versions fixe et basculante. Équipée d’un coussin d’air à fermeture rapide, d’un convoyeur à bande, d’une sélection automatique des pressions de coupe, Shape Scanner + Scan Cad, optimiseur embarqué et BCMS Windows pour la gestion des processus.

Principales qualités
La 363 EVO est la plate-forme de découpe haut de gamme de Bottero, conçue pour le traitement industriel du verre avec une grande flexibilité. Possibilité d’équiper la machine de deux outils supplémentaires en plus de l’outil de coupe (ex. meulage Low‑E, laser CO2 ou étiquetage automatique). Adaptée à l’intégration dans des flux de production automatisés et conformes à l’Industrie 4.0.

Éléments clés d’application

• Système d’élimination de surface pour verre Low‑E avec roue périphérique de 200 mm ; vitesse de travail maximale 200 m/min. Course et trajectoire optimisées pour la coupe de formes ; mesure automatique de l’usure de la meule. Possibilité d’installer des meules de différentes épaisseurs et d’enlever les films protecteurs (TPF). Couverture totale de la zone traitée et aspiration pour limiter la dispersion de poussières.
• Système de marquage laser CO2 pour identification permanente et marquage haute définition sur surface vitrée.
• Système d’étiquetage automatique pour traçabilité du verre ; les cycles d’étiquetage et de coupe peuvent fonctionner simultanément avec flexibilité sur la position de l’étiquette et le texte imprimé.

Caractéristiques - Pont de coupe
Pont de coupe en acier disposé transversalement à la machine pour une rigidité maximale et une résistance à la torsion.

• Entraînement : deux moteurs brushless avec transmission par pignon et courroie.
• Transmission : moteurs d’axes électriques pour un mouvement précis et équilibré le long du pont.
• Guidage du chariot : guides linéaires de haute précision et faible bruit, rectifiés et montés sur surface usinée.

Caractéristiques - Chariot et tête de coupe

• Coupe : tête de coupe motorisée en alliage d’aluminium avec tige et outil de coupe ou encoche plastique. Mesure automatique de l’épaisseur du verre par codeur linéaire et chargement automatique des paramètres de coupe pré‑configurés dans le logiciel. Pression de coupe réglée par électrovanne proportionnelle et système de compensation de surface du verre.
• Sécurité : détecteur de présence de verre et élément d’extrémité de la tige à rupture contrôlée, facilement remplaçable pour éviter les contraintes mécaniques sur le chariot et le pont en cas de collision.
• Chariot : chariot en aluminium avec électronique de commande et gestion de la tête embarquée ; capteur optique pour le carrage électronique de la feuille et acquisition automatique de la forme via Shape Scanner.

Caractéristiques - Manutention du pont

• Guides : guides linéaires haute précision situés du côté opposé au bris opérateur pour éviter les résidus sur le guide.
• Racks : crémaillères usinées de précision garantissant un positionnement et une précision de coupe maximaux, orientées vers le bas pour empêcher l’accumulation de saletés.
• Matériaux : composants fabriqués en matériaux très durables et peu soumis à l’usure pour des performances optimales à long terme.
• Maintenance : composants facilement accessibles pour une maintenance rapide et immédiate.

Caractéristiques techniques

• Vitesse maximale du pont en coupe : 160 m/min
• Vitesse maximale du chariot en coupe : 200 m/min
• Vitesse maximale du chariot en coupe (entrée alternative) : 160 m/min*
• Vitesse maximale du chariot avec 2 outils (Coupe + PPL) : 200 m/min
• Vitesse maximale du chariot avec 2 outils (Coupe + Laser) : 160 m/min
• Vitesse maximale du pont de coupe avec 2 outils : 160 m/min*
• Vitesse maximale du pont de coupe avec 3 outils : 160 m/min*
• (* ) 100 m/min avec TPF
• Épaisseurs standard coupables : 2 ÷ 19 mm
• Épaisseurs optionnelles : 2 ÷ 25 mm
• Précision de coupe en processus droits : ±0,15 mm
• Hauteur de la table de travail : 930 ± 20 mm
• 363 EVO Regular - Dimensions : 4825 x 3822 mm
• 363 EVO Regular - Dimension maximale de plaque traitable : 3810 x 2750 mm
• 363 EVO Jumbo - Dimensions : 7125 x 4427 mm
• 363 EVO Jumbo - Dimension maximale de plaque traitable : 6100 x 3355 mm
