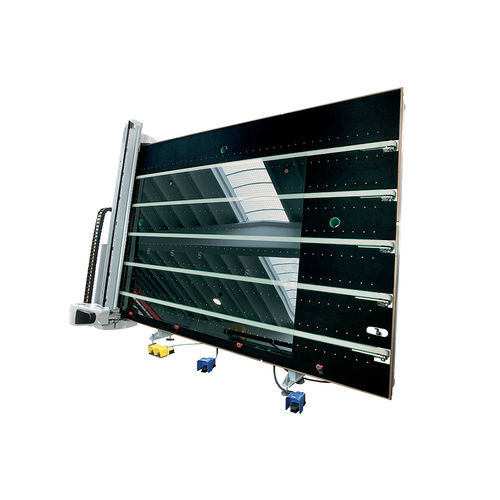

Table de coupe pour verre 363 BKM series

à coussin d'airà portiqueautomatique

Présentation du produit
Table intégrée de chargement, découpe, meulage, marquage et éclatement pour verre plat, compatible avec modules de chargement/éclatement manuels ou automatiques et lignes de coupe pour verre feuilleté. Le 363 BKM est disponible en versions fixe et basculante et comprend coussin d'air à fermeture rapide, convoyeur à bande, sélection automatique des pressions de coupe, Shape Scanner + ScanCad, optimiseur embarqué et commande BCMS Windows.

Principales qualités

• Conçue pour les verriers souhaitant automatiser et flexibiliser leur production. Les tables BKM offrent une utilisation simple et une fiabilité industrielle grâce à une plateforme de développement commune.
• Réalise des coupes linéaires et des formes sur panneaux de 2 à 19 mm d'épaisseur, adaptée aux petites et moyennes séries ainsi qu'aux pièces particulières.
• Proposée en version autonome (chargement, découpe et éclatement sur panneau) ou en structure fixe pour intégration en ligne à haute productivité. Large choix d'accessoires en option.

Fonctionnalités
Chaque élément constructif et fonctionnel de la gamme BKM est conçu pour garantir une grande précision de coupe et une productivité maximale.

Pont de coupe

• Structure : Pont de coupe en acier monté transversalement pour une rigidité maximale et une résistance à la torsion.
• Motorisation : Double moteur brushless avec transmission en portique pour un mouvement puissant et régulier.
• Guidage du chariot : Guides linéaires de haute précision et faible bruit, rectifiés et posés sur surface usinée pour un déplacement stable.

Chariot et tête de coupe

• Coupe : Tête motorisée en alliage d'aluminium avec tige pour outil de coupe ou coupe plastique. Mesure automatique de l'épaisseur par codeur linéaire et chargement automatique des paramètres de coupe depuis le logiciel. Pression de coupe gérée par électrovanne proportionnelle et système de compensation de la surface vitrée.
• Sécurité : Détecteur de présence verre et élément d'extrémité de tige à rupture contrôlée, facilement remplaçable pour protéger chariot et pont en cas de collision.
• Chariot porteur : Chariot en aluminium intégrant l'électronique de commande de la tête, équipé d'un capteur optique pour le calage électronique de la feuille et l'acquisition automatique des formes via Shape Scanner.

Guidage du pont

• Guides : Guides de glissement du pont haute précision et faible bruit, rectifiés et montés sur banc usiné pour garantir une coupe parfaitement rectiligne sans réglage.
• Barres dentées : Barres dentées rectifiées pour précision maximale de positionnement et de coupe, orientées vers le bas pour éviter l'accumulation de saletés.
• Matériaux : Composants durables et faiblement usants, assurant des performances optimales dans le temps. Accès facilité pour une maintenance rapide.

Caractéristiques techniques
Vitesse de travail
Vitesse maximale du pont : 150 m/min
Vitesse maximale du chariot : 150 m/min
Vitesse maximale de meulage (Easy deletion) : 80 m/min

Précision
Précision de coupe en opérations droites : ± 0,15 mm

Épaisseurs travaillables
Épaisseur du verre : 2 ÷ 19 mm

Table de travail
Hauteur de table : 930 ± 40 mm

Versions
363 BKM Regular - Dimensions : 5250 x 2905 mm ; Feuille max (Regular) : 3810 x 2750 mm
363 BKM Jumbo - Dimensions : 7600 x 2905 mm ; Feuille max (Jumbo) : 6100 x 3355 mm

Caractéristiques / spécifications techniques

• Modèle : 363 BKM
• Vitesse maximale du pont : 150 m/min
• Vitesse maximale du chariot : 150 m/min
• Vitesse maximale de meulage (Easy deletion) : 80 m/min
• Précision de coupe (opérations droites) : ± 0,15 mm
• Épaisseur de verre traitable : 2 ÷ 19 mm
• Hauteur de table : 930 ± 40 mm
• Dimensions Regular : 5250 x 2905 mm ; Feuille max Regular : 3810 x 2750 mm
• Dimensions Jumbo : 7600 x 2905 mm ; Feuille max Jumbo : 6100 x 3355 mm
