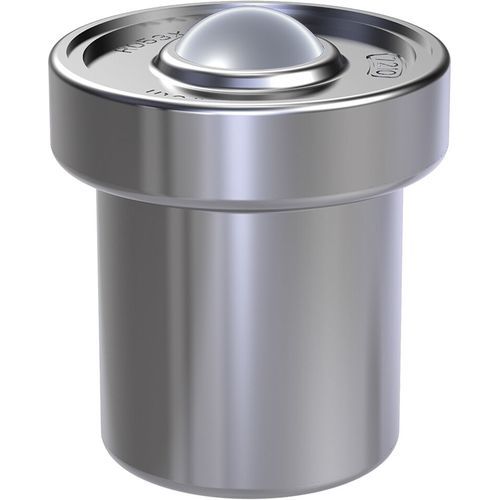

Bille de manutention en acier KUF series

à ressort

Billes porteuses avec joint en feutre – taille 22 Description du produit Bille porteuse avec élément de ressort Couvercle et boîtier galvanisés, billes en acier pour roulements Taille = 22 Rondelle ressort Avec joint en feutre, lubrifié Avec élément de ressort Les billes porteuses sont supportées sur des ressorts et montées sous précharge dans un boîtier La bille porteuse s'escamote en cas de charge élevée Couvercle et boîtier galvanisés Billes en acier à roulement 1.3505 Avec rondelles ressort (TF) ou avec ressort hélicoïdal (SF) Spécifications Calibre [mm] 22 Vitesse linéaire maximale admissible vmax [m/s] 2.0 Indication : vitesse admissible maximale vmax Lors d’une utilisation prolongée à des vitesses supérieures à 1 m/s, en fonction de la charge, il faut s’attendre à une augmentation de la température et à une réduction de la durée de vie. Diamètre extérieur D [mm] 50.0 Température de service (min. … max.) -30 °C ... +100 °C Indication : température de service admissible (min. … max.) À des températures supérieures à 100 °C, n’utiliser que des billes porteuses non zinguées et sans joint feutre. Tenir compte de la minoration de la capacité de charge. Utiliser un lubrifiant résistant aux températures élevées! Respecter les indications du fabricant! Si nécessaire, éliminer l’huile de lubrification présente par lavage. Poids [kg] 0.29 Température de service maximale [°C] +100 Température de service minimale [°C] -30 Dimension a [mm] 13.6 Tolérance b ±0.2 Tolérance c +0.2 Dimension D [mm] 50 Tolérance D [mm] ±0.1 Dimension D1 [mm] 38.8 Dimension dW [mm] 22.225 Dimension h [mm] 18.6 Dimension H [mm] 58.1
