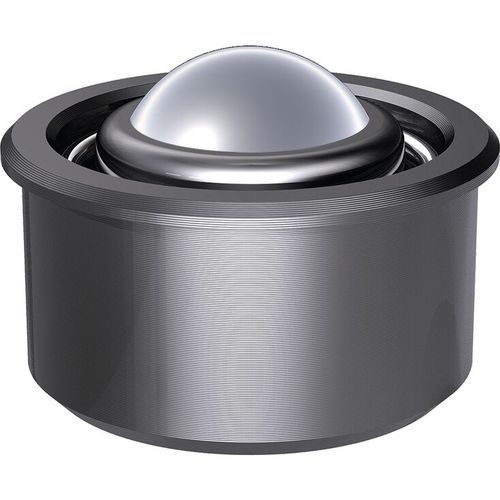

Bille de manutention en acier KUM series

avec carter en tôle d’acierpour charges lourdes

Billes porteuses avec joint en feutre – taille 90 Description du produit Bille porteuse avec boîtier en acier massif Métal poli, billes en acier pour roulements Taille = 90 Trou dans le fond Avec racleur Avec raccordement de lubrification Avec boîtier en acier massif et couvercle Pour les charges très élevées et les encrassements importants Avec racleur Surface en métal poli Billes en acier à roulement 1.3505 Spécifications Calibre [mm] 90 Capacité de charge dynamique C [N] 25000.0 Vitesse linéaire maximale admissible vmax [m/s] 2.0 Indication : vitesse admissible maximale vmax Lors d’une utilisation prolongée à des vitesses supérieures à 1 m/s, en fonction de la charge, il faut s’attendre à une augmentation de la température et à une réduction de la durée de vie. Diamètre extérieur D [mm] 145.0 Température de service (min. … max.) -30 °C ... +100 °C Indication : température de service admissible (min. … max.) À des températures supérieures à 100 °C, n’utiliser que des billes porteuses non zinguées et sans joint feutre. Tenir compte de la minoration de la capacité de charge. Utiliser un lubrifiant résistant aux températures élevées! Respecter les indications du fabricant! Si nécessaire, éliminer l’huile de lubrification présente par lavage. Poids [kg] 10.93 Capacité de charge statique C0 [N] 70000.0 Température de service maximale [°C] +100 Température de service minimale [°C] -30 Dimension D [mm] 145 Tolérance D [mm] ±0.08 Dimension dW [mm] 90 Dimension G de la vis Rp 1/8 Dimension h [mm] 25 Dimension H [mm] 115.0 Tolérance H [mm] ±0.2 Dimension h1 [mm] 30 Dimension H1 (guidages sur rails profilés) [mm] 80
