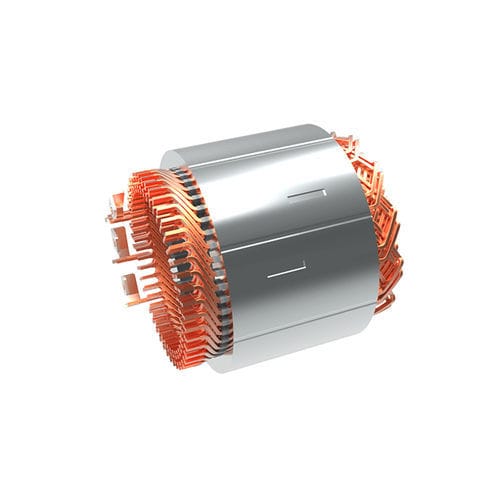

Moteur synchrone 155

AC96 V450 V

Le moteur synchrone à aimant permanent 155 utilise la dernière technologie de bobinage en épingle à cheveux. Sa structure comprend 8 pôles, 48 fentes, 4 couches par fente, avec la couche intérieure et la couche extérieure sur la même couche. Il annule la ligne transversale entre les couches, peut facilement passer d'une branche à deux branches et élimine le courant de circulation entre les branches internes du moteur, ce qui favorise la sérialisation des produits. La tension de fonctionnement est comprise entre 96 et 450 V, le couple entre 100 et 220 Nm, la puissance entre 45 et 135 kW et la vitesse de fonctionnement maximale entre 17 000 tr/min.
