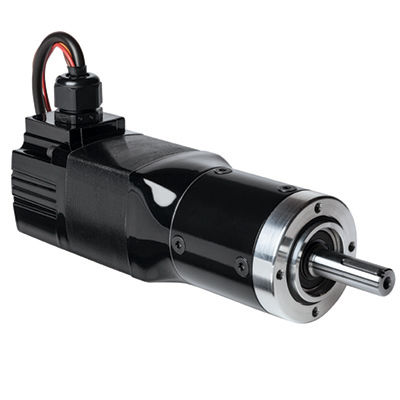

Motoréducteur BLDC 7032

brushless DCplanétaireà arbres parallèles

Produit
Modèle 7032 — Série métrique 22B4-60P, réducteur planétaire parallèle en ligne 24V avec moteur brushless DC (BLDC).

Dessins CAO

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Schéma de câblage

• 07410825 (PDF)

Fiches de données de sécurité

• Fiche de données de sécurité Super Lube (PDF)

En vedette

• Brochure produit Bodine 22B4-60P planetary gearmotor (PDF)

Accessoires en option

• Kit arbre pour encodeur (modèle 0964)
• Kit bride pour réducteurs Type 60P (métrique) (modèle 0961)

Caractéristiques standard

• Nécessite un contrôleur 24V brushless DC pour un angle de commutation de 120°
• Jusqu'à deux fois le couple des boîtes de vitesses parallèles hélicoïdales/dentées conventionnelles de taille similaire
• Boîtier de transmission non ventilé, montage dans n'importe quelle orientation
• Lubrification permanente avec lubrifiant haute performance
• Engrenages en acier trempé pour longue durée de vie et performance maximale
• Jeu standard < 60 minutes d'arc

Caractéristiques / spécifications techniques

• Vitesse (1/min) : 313
• Couple nominal (Nm) : 2.7
• Tension nominale : 24V
• Courant (modèle 24V) : 5.6 A
• Couple de pointe (Nm) : 12
• Puissance (Watts) : 93
• Rapport de réduction : 8:1
• Charge radiale (N) : 249
• Longueur XH (inch) : 7.0
• Poids (lbs) : 5.1
• Type de produit : 22B4FEBL-60P1
• Axe accessoire : NON
• Puissance décimale (HP) : 0.125 (1/8)
