Moteur brushless 3317

à commutation électroniqueDCBLDC

Produit

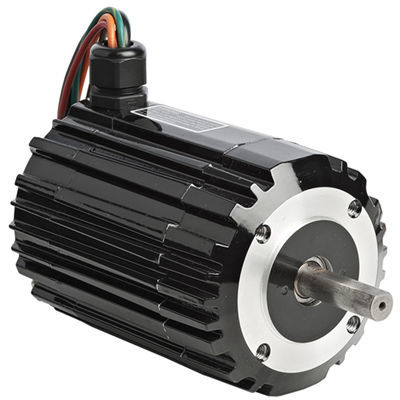

Modèle 3317 — série 34B, moteur BLDC pour applications industrielles, châssis compact avec commutation électronique.

Principales spécifications

• Vitesse : 10 000 tr/min
• Couple nominal : 33 oz-in (≈0,233 N·m)
• Tension nominale : 130 V
• Puissance moteur : 1/3 HP (≈0,25 kW)
• Constante de couple : 14,5 oz-in/A
• Constante de tension : 10,7 V/krpm
• Résistance d'enroulement : 1,7 Ω
• Inductance d'enroulement : 4,6 mH
• Inertie du rotor : 0,0154 oz-in·s
• Capacité de charge radiale : 42 lbs (≈19,05 kgf)
• Longueur totale (XH) : 4,56 in (≈115,8 mm)
• Poids : 7 lbs (≈3,18 kg)
• Type de produit : 34B4BEBL
• Axe accessoire : Non
• Référence schéma de connexion : 07410268

Plans CAO et schéma de câblage

• Plans CAO disponibles pour le modèle 3317 aux formats PDF, DWG et STEP
• Schéma de câblage disponible (référence 07410268)

Accessoires optionnels

• Kit équerre L pour moteurs 34B et 34R (modèle 0979)
• Kit câble de 6 pieds pour contrôles BLDC encastrés (modèle 3982)

Caractéristiques standard

• Entièrement fermé, non ventilé (IP-44)
• Connecteurs enfichables pour faciliter les connexions électriques
• Commutation électronique assurant fonctionnement silencieux et réduction des EMI ; supprime l'entretien des balais
• Ensemble capteur Hall moulé pour une commutation précise
• Stator bobiné avec feuilles d'acier apparentes pour un transfert thermique efficace et une puissance maximale par taille de cadre
• Aimants en terres rares sur le rotor pour un couple élevé et une faible inertie rotorique

Caractéristiques techniques

• Vitesse : 10 000 tr/min
• Couple nominal : 33 oz-in (≈0,233 N·m)
• Tension nominale : 130 V
• Puissance moteur : 1/3 HP (≈0,25 kW)
• Constante de couple : 14,5 oz-in/A
• Constante de tension : 10,7 V/krpm
• Résistance d'enroulement : 1,7 Ω
• Inductance d'enroulement : 4,6 mH
• Inertie du rotor : 0,0154 oz-in·s
• Charge radiale : 42 lbs (≈19,05 kgf)
• Longueur XH : 4,56 in (≈115,8 mm)
• Poids : 7 lbs (≈3,18 kg)
• Type de produit : 34B4BEBL
• Axe accessoire : Non
• Schéma de connexion : 07410268
