raccord à visser / coudé / hydraulique / en laiton
ELB, EFLB series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
raccord à visser / coudé / hydraulique / en laiton raccord à visser / coudé / hydraulique / en laiton - ELB, EFLB series
{{requestButtons}}

Caractéristiques

  • Fixation:

    à visser

  • Forme:

    coudé

  • Application:

    hydraulique

  • Matériau:

    en laiton

  • Autre caractéristique:

    NPT

Description

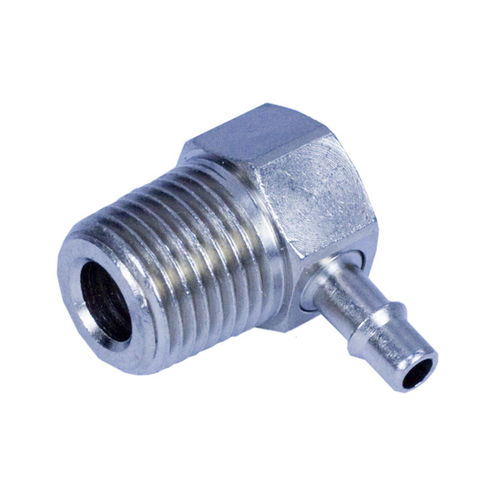

Coude fixe
Des coudes fixes sont disponibles pour faciliter le raccordement ; les tailles de filetage vont de 10-32 à 3/8 NPT et les diamètres d'ardillon de 1/16 à 3/8 de tube Id. La conception Pneu-Edge® à barre unique offre une meilleure adhérence/étanchéité que les raccords à barbes multiples standard. Ces raccords assurent une installation permanente des tuyaux en polyuréthane sans avoir besoin de colliers de serrage dans la plupart des applications.
-Tailles de barre : 1/16, 5/64, 3/32, 1/8, 5/32, .170, 3/16, ¼ et 3/8 Tube Id
-Taille du filetage : 10-32(M)/(F), ¼-28(M), 1/16 NPT, 1/8 NPT/NPT(F), ¼ NPT, ¼ NPT(F), 3/8 NPT
-La conception tranchante à simple barbelure assure une meilleure adhérence et une meilleure étanchéité que les barbelures multiples standard
-L'approche plus lisse facilite l'installation de la tubulure
-Usiné en laiton et nickelé chimique pour une meilleure résistance à la corrosion
imba fabrique des raccords sur mesure ; contactez-nous pour nous faire part de vos besoins spécifiques
Caractéristiques et Bénélts
-Nombreuses tailles disponibles pour répondre à votre portage
Exigences
-S'adapte à des tailles de tubes allant de 1/16 à 3/8 de diamètre intérieur de tube
-Les tailles de filetage vont de 10-32 UNF à 3/8 NPT et incluent 10-32 (F), 1/8 NPT (F) & 1/4 NPT (F)
-Conception de joint torique capturé (filetage 10-32 & 1/4-28)
-Fournit un joint d'étanchéité supérieur assurant un raccord résistant aux fuites même lorsqu'il est accouplé à une surface d'étanchéité moins que parfaite
-L'ajustement mécanique maintient les fïttings serrés et conserve sa position même en cas de vibrations constantes
-Raccordement de tuyau étanche
-La conception à barbe simple offre une meilleure adhérence et une meilleure étanchéité que les barbes à barbes multiples standard
-Technologie des joints sans soudure
-Élimine les vides de soudure, les fuites potentielles et la décoloration ou la déformation des matériaux par la chaleur.
Spécifications techniques
Pression de fonctionnement nominale : 29.5" Hg à 125 psi
Plage de température : -28 °C à 71 °C (-20 °F à 160 °F)
