raccord à visser / droit / pneumatique
EB, EFB series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

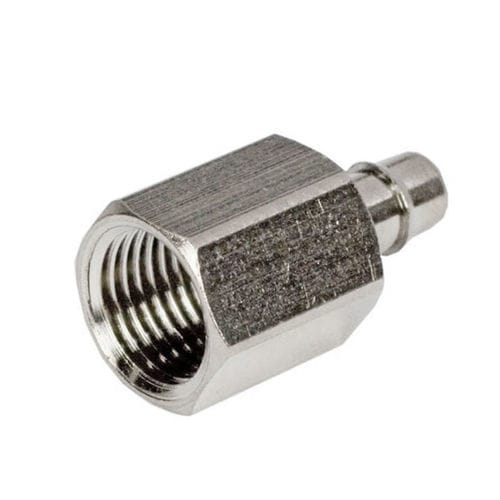

raccord à visser raccord à visser - EB, EFB series
{{requestButtons}}

Caractéristiques

  • Fixation:

    à visser

  • Forme:

    droit

  • Application:

    pneumatique

Description

10-32 (M) Connecteur droit fileté
Pour répondre aux exigences de raccordement, Pneumadyne fabrique une variété de raccords de connecteurs droits. Notre filetage standard 10-32 est doté d'un joint torique capturé pour une étanchéité supérieure et la fiabilité d'un ajustement mécanique métal sur métal. Huit tailles de barbillons sont offertes pour s'adapter aux différents diamètres de tubes couramment utilisés dans un circuit pneumatique.
-Tailles de barre : 1/16, 5/64, 3/32, 1/8, 5/32, .170, 3/16 et ¼ Tube Id
-La conception à barbe simple Pneu-Edge® offre une meilleure adhérence/étanchéité que les barbes multiples standard
-Usiné en laiton et nickelé chimique pour une meilleure résistance à la corrosion
-Le joint torique capturé assure un ajustement étanche
-La technologie des joints sans soudure élimine les vides et les fuites potentielles
imba fabrique des raccords sur mesure ; contactez-nous pour nous faire part de vos besoins spécifiques
Caractéristiques et Bénélts
-Nombreuses tailles disponibles pour répondre à votre portage
Exigences
-S'adapte à des tailles de tubes allant de 1/16 à 3/8 de diamètre intérieur de tube
-Les tailles de filetage vont de 10-32 UNF à 3/8 NPT et incluent 10-32 (F), 1/8 NPT (F) & 1/4 NPT (F)
-Conception de joint torique capturé (filetage 10-32 & 1/4-28)
-Fournit un joint d'étanchéité supérieur assurant un raccord résistant aux fuites même lorsqu'il est accouplé à une surface d'étanchéité moins que parfaite
-L'ajustement mécanique maintient les fïttings serrés et conserve sa position même en cas de vibrations constantes
-Raccordement de tuyau étanche
-La conception à barbe simple offre une meilleure adhérence et une meilleure étanchéité que les barbes à barbes multiples standard
-Technologie des joints sans soudure
-Élimine les vides de soudure, les fuites potentielles et la décoloration ou la déformation des matériaux par la chaleur...
Spécifications techniques
Pression de fonctionnement nominale : 29.5" Hg à 125 psi
Plage de température : -28 °C à 71 °C (-20 °F à 160 °F)
