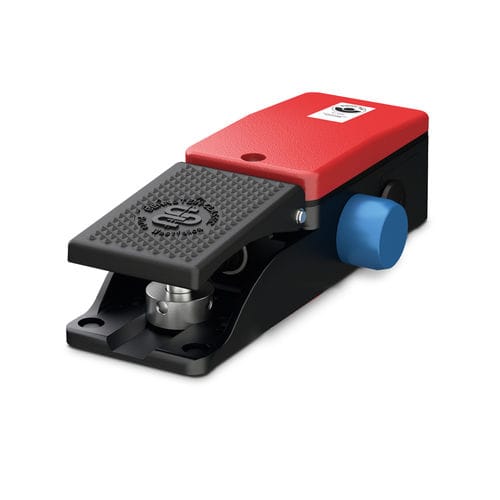

Interrupteur à pédale de commande DGUV series

1 pédalecapotédurci

L‘interrupteur à pédale de validation intègre 2 contacts de validation et 1 contact de signalisation. L‘interrupteur est disponible avec ou sans verrouillage. Si la pédale est actionnée jusqu‘au point de pression, les deux contacts de validation sont fermés. Si la pédale est relâchée, les contacts de validation sont ouverts. Si la pédale est actionnée au delà du point de pression, les contacts de validation à coupure forcée sont ouverts. Pour l‘application d‘un appareil de validation, les règles DIN EN ISO 12100 et DIN EN 60204-1 s‘appliquent. Grâce au contact de signalisation, la détection dynamique de position est possible. En variante, une détection statique peut être réalisée avec un détecteur PNP. Ainsi, il est possible de déterminer la position d‘actionement 1 - Etat OFF du contact de validation (aucune action)- ou la position 3 - Etat OFF des contacts de travail (action au delà du point de pression). L‘interrupteur à pédale approuvé avec fonction de validation est disponible en version avec couvercle.
