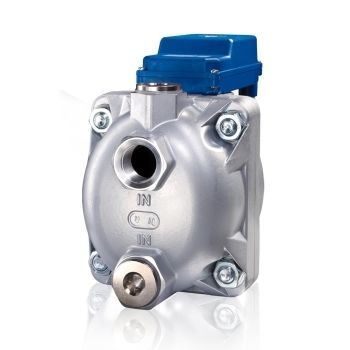

Purgeur de condensat BEKOMAT® 14

automatiqueélectroniquepour système frigorifique

Présentation
BEKO purgeur de condensat BEKOMAT® 14, 14 CO, 14 CO PN25. La gamme BEKOMAT (appareils standard 12, 13, 14 et 16) propose une évacuation du condensat adaptée au volume grâce à un capteur capacitif intégré, ce qui minimise les pertes d'air comprimé et la consommation d'énergie. L'électronique intelligente commande la vidange et permet souvent un retour sur investissement plus rapide que les dispositifs à temporisation.

Fonctionnement et avantages

• Capteur capacitif intégré pour détection de niveau et vidange en fonction du volume.
• Évacuation du condensat avec perte d'air comprimé minimale.
• Adapté aux condensats huileux et, selon variantes CO, aux condensats sans huile.
• Compatibilité avec plusieurs tensions d'alimentation et protection IP65.

Utilisation conforme

• Purgeur de condensat à niveau commandé électroniquement pour installations d'air comprimé.
• Utiliser dans les paramètres de fonctionnement autorisés (voir caractéristiques techniques).
• Permet d'évacuer le condensat d'éléments sous pression avec presque aucune perte d'air comprimé.
• Le BEKOMAT requiert une alimentation et une pression de service appropriées pour fonctionner.
• Pour les installations avec exigences élevées en qualité d'air (agroalimentaire, médical, laboratoires, procédés spéciaux), l'exploitant doit définir et assurer les mesures de surveillance nécessaires.
• Le BEKOMAT et la conduite de condensat doivent être protégés contre le gel.

Caractéristiques / spécifications techniques

• Modèles : BEKOMAT® 14 / 14 CO / 14 CO PN25
• Capacité max. compresseur : 150 m3/min
• Capacité max. sécheur frigorifique : 300 m3/min
• Capacité max. filtre : 1500 m3/min
• Pression de service (min./max.) : BEKOMAT 14 & 14 CO = 0,8 ... 16 bar (g) ; 14 CO PN25 = 1,2 ... 25 bar (g)
• Matériau du boîtier : BEKOMAT 14 = aluminium ; 14 CO / 14 CO PN25 = aluminium, revêtement dur
• Température ambiante : +1 °C ... +60 °C
• Poids (vide) : BEKOMAT 14 & 14 CO = 2,9 kg ; 14 CO PN25 = 3,1 kg
• Raccords & options : Raccords généraux : 3 x G3/4 (interne) [option : filetage NPT] ; purge condensats : BEKOMAT 14 / 14 CO = 1 x G1/2 (extérieur) avec embout, tuyau Ø int. = 13 mm ; 14 CO PN25 = 1 x G3/8 (int.) sans embout, tuyau Ø int. = 13 mm
• Tension de fonctionnement : 230 / 200 / 115 / 100 / 24 VAC ±10 %, 50 ... 60 Hz / 24 VDC ±10 %
• Consommation : P < 8,0 VA
• Classe de protection : IP65
• Section de câble recommandée : 3 x 0,75 ... 1,5 mm² (AWG 16 ... 18)
• Protection recommandée : AC recommandé : 1 A (fusible lent) ; DC prescrit : 1 A (fusible lent)
• Charge de contact (relais) : max. AC 250 V, DC 30 V / 1 A ; min. DC 5 V / 10 mA
• Type de condensat : BEKOMAT 14 = condensat huileux ; 14 CO & 14 CO PN25 = condensat huileux et sans huile

Maintenance et remarques

• Une maintenance régulière et l'utilisation de pièces d'origine augmentent la fiabilité et la durée de vie.
• Ne pas dépasser la pression maximale indiquée sur la plaque signalétique.
• Les opérations de maintenance doivent être effectuées uniquement sur des installations dépressurisées.
• Protéger l'appareil et la conduite de condensat contre le gel.
• En cas d'alarme (niveau trop élevé, conduit bouché), identifier et corriger la cause avant la remise en service.
