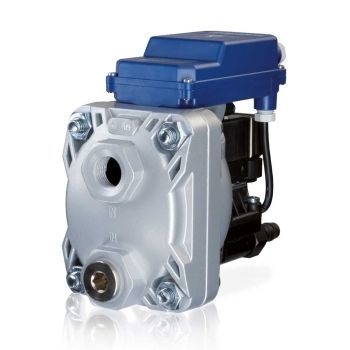

Purgeur de condensat BEKOMAT® 13

automatiqueélectroniquesans pertes

Présentation
Purgeur de condensat BEKO BEKOMAT® 13, 13 CO, 13 CO PN50 adapte la fréquence de vidange au volume de condensat et évacue le condensat sans perte d’air comprimé significative. Un capteur capacitif surveille le niveau dans la membrane ; au seuil, l’unité de commande active l’électrovanne et le condensat est ventilé puis dirigé vers un séparateur huile‑eau en aval.

Conception et variantes
La version standard comporte un boîtier en aluminium résistant à la corrosion avec revêtement argenté. Les variantes CO présentent un boîtier microbillé en aluminium avec revêtement dur pour condensats sans huile ou agressifs. Différentes options de pression (PN) et d’alimentation électrique sont disponibles.

Mesures / conseils de sécurité

• Ne pas dépasser la pression de service maximale (voir plaque signalétique).
• Effectuer les interventions uniquement système dépressurisé.
• N’utiliser que des matériaux d’installation résistants à la pression.
• Fixer fermement la conduite d’alimentation ; utiliser un flexible de pression court et fixe vers la conduite de sortie résistante à la pression.
• Veiller à ce que personnes et équipements ne soient pas exposés au condensat ou à l’air expulsé lors de la vidange.

Fonctionnement et bénéfices
Le BEKOMAT® 13 utilise la détection capacitive pour supprimer le flotteur mécanique et réduire la maintenance. La commutation rapide de l’électrovanne évite des pertes d’air mesurables, améliore l’efficacité énergétique et réduit les coûts d’exploitation tout en garantissant une évacuation fiable du condensat.

Données techniques (résumé)
Modèles : BEKOMAT® 13 | 13 CO | 13 CO PN50
Capacité max. compresseur : 35 m3/min
Capacité max. sécheur frigorifique : 70 m3/min
Capacité max. filtre : 350 m3/min
Pression de fonctionnement : 0,8 … 16 bar (g) (standard) ; variantes PN jusqu’à 25 / 40 / 50 bar (g)
Boîtier : Aluminium (standard) ; Aluminium revêtu dur (CO)
Température ambiante : +1 °C … +60 °C
Poids (vide) : ≈ 2,0 kg (selon variante)
Entrée condensat : 2 x G½ (internes) [option : filetage NPT]
Sortie condensat : 1 x G½ (extérieur) ou 1 x G⅜ (interne) selon variante ; raccord tuyau Ø 13 mm (int.)
Tension : 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz ; 24 VDC ±10%
Consommation : P < 8,0 VA (W)
Indice de protection : IP65
Section de câble recommandée : 3 x 0,75 … 1,5 mm2 (AWG 16 … 18)
Fusible recommandé : 1 A temporisé (AC et DC selon spécification)
Charge contact : max. AC 250 V, DC 30 V / 1 A ; min. DC 5 V / 10 mA
Types de condensat : condensat huileux ; CO pour condensats sans huile ou agressifs

Caractéristiques / spécifications techniques

• Nom commercial : BEKOMAT® 13 (variantes : 13 CO, 13 CO PN50).
• Principe : capteur capacitif et diaphragme avec valve pilote/électrovanne.
• Pas de perte d’air comprimé mesurable lors de la vidange.
• Compatible avec séparateurs huile‑eau (Owamat) en aval.
• Options de pressions et tensions pour différentes installations.
• Indice de protection IP65 ; consommation faible < 8 VA.
